如何实现EtherCAT转Profinet以达成两种网络协议的互通互联，是众多朋友关注的问题。其实远创智控YC-ECTM-PN这款设备可以轻松解决这一难题。接下来，作者将从该设备的主要功能、技术参数、性能优势以及配置方法等多个方面为大家进行详细阐述。这款协议转化网关在工业自动化领域起着至关重要的作用，它能够高效地实现不同协议之间的转换，为用户带来便捷、高效的使用体验，帮助企业有效地提升生产效率和智能化水平。

一，产品功能

1、远创智控YC-ECTM-PN型网关是Porfinet从转EtherCAT主工业级Porfinet网关。‌这种网关设备允许将Porfinet网络中的设备连接到EtherCAT网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Porfinet和EtherCAT网络1/2。‌

2、网关做为 Porfinet网络设备一侧的从站(即Slave),做为 EtherCAT网络设备一侧的主站(即Master)。

3、应用广泛：支持EtherCAT接口的伺服驱动器、耦合器、仪表、PLC、DCS、FCS等从站设备。

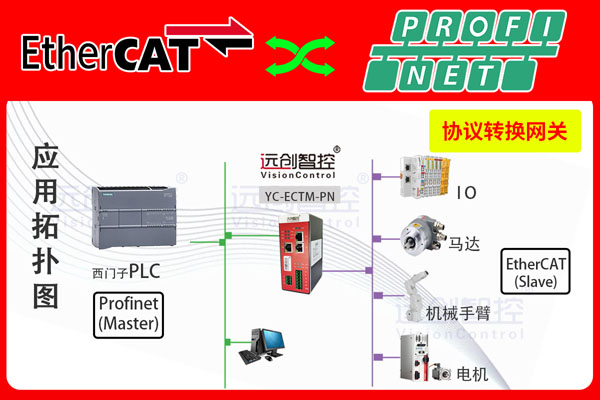

二，典型应用拓扑图

三，产品技术参数

YC-ECTM-PN型网关在PROFINET一侧为Profinet从站，在EtherCAT一侧为EtherCAT主站;

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持DC-Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

四，配置方法

1、正确连接电源，通过Profinet网络口将YC-ECTM-PN型网关与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(详细阅读ECSP-EtherCAT软件);

3、点击主菜单栏“Action - Run”，将配置下载到ECATM-PN中;

4、在TIA Portal中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

5、将TIA Portal的组态配置下载到PLC中;

6、YC-ECTM-PN型网关与PLC主站之间建立连接后，此时PN指示灯常亮。

7、YC-ECTM-PN型网关与EtherCAT从站设备之间建立连接进入OP状态后，此时ECT指示灯常亮。

五，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有那些优势?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结：

EtherCAT转Profinet总线协议转换网关的讲解至此结束。这篇技术文档对您是否有所帮助呢?假如您想要了解更多此方面的知识信息，欢迎随时与我们取得联系!我们会以足够的耐心与用心，为您竭诚提供解答服务。这款网关在工业自动化领域发挥着重要作用，能够实现不同总线协议之间的高效转换。无论您是工程师还是技术爱好者，我们都热切期待与您共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献自身的力量。
