如何实现Profinet转EtherCAT以达成两种网络协议的互通互联，是众多朋友关注的问题。其实远创智控YC-PN-ECT这款设备可以轻松解决这一难题。接下来，作者将从该设备的主要功能、技术参数、性能优势以及配置方法等多个方面为大家进行详细阐述。这款协议转化网关在工业自动化领域起着至关重要的作用，它能够高效地实现不同协议之间的转换，为用户带来便捷、高效的使用体验，帮助企业有效地提升生产效率和智能化水平。

一，产品主要功能

1、远创智控YC-PN-ECT型是Profinet从转EtherCAT从工业级Porfinet 网关。‌这种网关设备允许将Profinet网络中的设备连接到EtherCAT网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Porfinet和EtherCAT网络1/2。‌

2、网关做为Profinet网络设备一侧的从站(即Slave),做为EtherCAT网络设备一侧的从站(即Slave)。

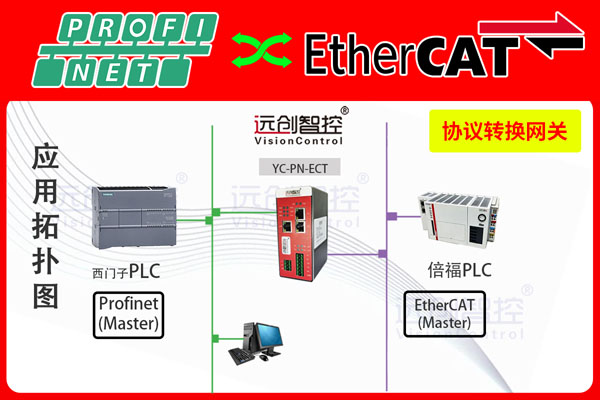

二，典型应用拓扑图

三，技术参数

1、YC-PN-ECT型网关做为Porfinet网络的Slave设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络。

2、支持标准的Profinet I/O协议

3、Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节

4、网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

带2个RJ45以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络。

支持的最大PDO长度，inputs 和 outputs 各为 512字节。

5.Input和output的方向是主站方向，input 是主站输入，output 是主站输出。

四，配置方法

1、正确连接电源，给YC-PN-ECT型网关上电;

2、连接主站控制器与网关模块;

3、等待YC-PN-ECT型网关会与EtherCAT PLC之间建立连接，此时ECT绿色指示灯常亮;

4、网关模块Profinet侧通讯正常后，PN绿色指示灯常亮;

五，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有那些优势?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结：

Profinet转EtherCAT总线协议转换网关的讲解至此结束。这篇技术文档对您是否有所帮助呢?假如您想要了解更多此方面的知识信息，欢迎随时与我们取得联系!我们会以足够的耐心与用心，为您竭诚提供解答服务。这款网关在工业自动化领域发挥着重要作用，能够实现不同总线协议之间的高效转换。无论您是工程师还是技术爱好者，我们都热切期待与您共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献自身的力量。
