许多朋友都对EtherNet/IP转Modbus-TCP如何实现高效稳定互联通信很感兴趣。这里为作者大家介绍远创智控YC-EIPM-TCP这个产品，它能很好地解决这一问题。接下来，作者将从主要功能、技术参数、优势特点以及配置方式等多个方面，为广大朋友详细介绍该设备。它的出现，为实现不同总线间的稳定通信提供了可靠方案，让工业自动化系统的搭建更加便捷高效，满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-EIPM-TCP型网关是EtherNet/IP设备和网络到Modbus TCP网络系统。该网关可实现双向数据交换，既允许现有的、低成本的EtherNet/IP设备集成到Modbus TCP网络系统，也可提供来自Modbus TCP的数据给EtherNet/IP设备使用

应用广泛：本产品应用于支持EtherNet/IP接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。

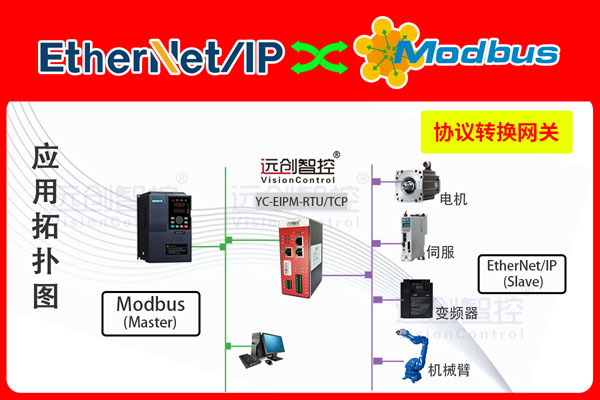

二，典型应用拓扑图

三，设备技术参数

Ø 在Modbus TCP一侧为Modbus TCP Server;

Ø 功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

在EtherNet/IP侧，该设备将作为支持EtherNet/IP通讯主站, (如变频器、伺服驱动器、智能现场测量设备、仪表等)的连接和通信。

EtherNet/IP在某些情况下支持的最大输入输出字节数可达500字节

支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s，其它波特率可以定制.

最大连接数：4个从站(可支持定制更多从站数量)

四，配置方法

1、正确连接电源，通过以太网口将YC-EIPM-TCP与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、生成dds文件，点击工具栏中的“下载”按钮，将配置下载到网关中;

4、网关设备正确连接Modbus TCP Client、EIP从站设备;

5、等待大约 10秒，网关与设备之间建立连接，此时RUN灯亮，TX、RX指示灯闪烁。1

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherNet/IP转Modbus-TCP总线协议转换网关的介绍暂告段落。希望这篇技术文档能为你带来帮助。若你想深入了解该产品的内部协议转换机制、数据映射原理等工作原理，以及高兼容性、低延迟性等技术优势，或是在实际应用中遇到数据丢包、通信干扰等难题，如如何优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升传输效率等，别再犹豫，立即与我们联系。我们将竭诚为你解决问题，提供详尽专业的解答和优质高效的服务。
