许多朋友都对EtherNet/IP转Modbus-RTU如何实现高效稳定互联通信很感兴趣。这里为作者大家介绍远创智控YC-EIP-RTU这个产品，它能很好地解决这一问题。接下来，作者将从主要功能、技术参数、优势特点以及配置方式等多个方面，为广大朋友详细介绍该设备。它的出现，为实现不同总线间的稳定通信提供了可靠方案，让工业自动化系统的搭建更加便捷高效，满足不同场景下的应用需求。

一，设备主要功能

远创智控YC-EIP-RTU型网关实现EtherNet/IP网络与Modbus RTU串行总线之间的数据通讯，可支持RS232和RS485通讯，即EtherNet/IP和Modbus RTU网络之间无缝内部连接。EtherNet/IP是一种在工业以太网中广泛应用的协议，而Modbus-RTU则是一种常见的串行通信协议。

应用广泛：应用于Modbus RTU接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS等等。工厂中有多种来源、不同时期采购的设备，一部分支持EtherNet/IP，一部分只有Modbus接口，网关可将它们整合在一个统一网络进行集中监控和管理。

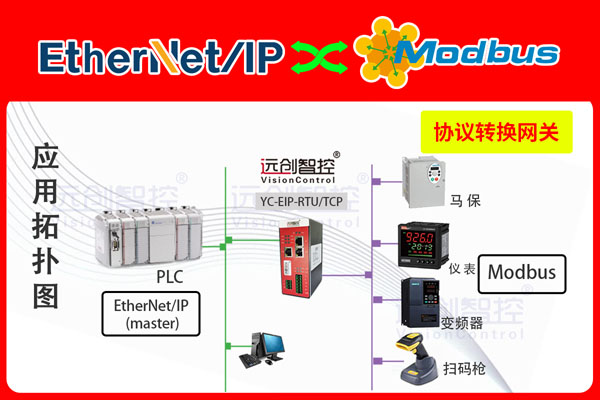

二，典型应用拓扑图

三，设备技术参数

Ø YC-EIP-RTU设备在EtherNet/IP一侧为EtherNet/IP从站，在RTU一侧通过RS485可以作为Modbus主站，也可以通过RS232支持自由协议通讯;

Ø 支持EtherNet/IP协议;

Ø 支持最大的输入字节数为500字节，最大的输出字节为500字节，输入输出字节的长度由Rockwell Logix控制器设定

Ø 功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

四，配置方法

1、正确连接电源，通过网口将YC-EIP-RTU与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、选择正确的网口，点击工具栏中的“下载”按钮，将配置下载到网关

4、在Rockwell Studio 5000中配置相应的组态，包括网关设备网关的IP地址和通讯字节长度;

5、将Rockwell Studio 5000的组态配置下载到PLC中;

6、等待大约10秒，YC-EIP-RTU设备与PLC之间建立正确连接，此时OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherNet/IP转Modbus-RTU总线协议转换网关的介绍暂告段落。希望这篇技术文档能为你带来帮助。若你想深入了解该产品的内部协议转换机制、数据映射原理等工作原理，以及高兼容性、低延迟性等技术优势，或是在实际应用中遇到数据丢包、通信干扰等难题，如如何优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升传输效率等，别再犹豫，立即与我们联系。我们将竭诚为你解决问题，提供详尽专业的解答和优质高效的服务。
