Profinet转EtherNet/IP的有效连接与通信问题常常让许多人感到困惑不已。在此，为大家专门解答这一疑问。远创智控YC-PNM-EIP型设备可谓表现非凡，能够成功化解这一困扰众人的难题。接下来，将为大家详细介绍该设备的功能，例如其智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及到设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的实施方法以及特定场景下高级配置的完成方式。

一，设备主要功能

1、远创智控YC-PNM-EIP型网关是Profinet主站转EtherNet/IP从站工业级Profinet网关。‌这种网关设备允许将Profinet从站网络中的设备连接和EtherNet/IP主站网络中的设备连接，‌从而实现不同工业通信协议之间的相互转换。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和EtherNet/IP网络。‌

2、应用广泛：本产品应用于支持Profinet接口的PLC、仪表、IO、传感器、执行器、变频器、HMI和电机与罗克韦尔等通讯。

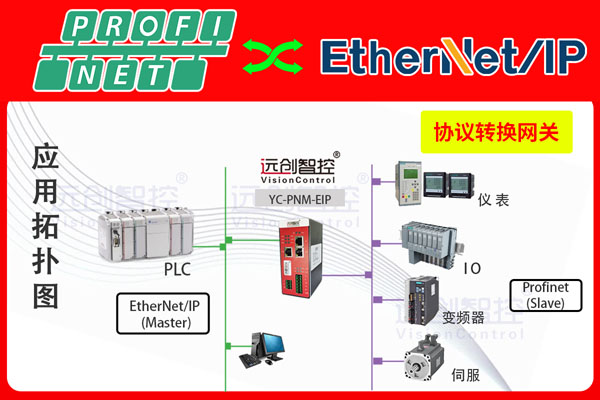

二，典型应用拓扑图

三，设备技术参数

远创智控YC-PNM-EIP主要实现了EtherNet/IP从站(简称EIP)和Profinet主站(简称PNM)。PNM-EIP作为EIP从站接入到EtherNet/IP网络中，比如连接到罗克韦尔PLC。网关作为PN主站，其可连接标准的PN从站设备。

支持标准的ProfinetI/O协议。

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定。

支持EtherNet/IP协议;

支持最大的输入字节数为1500字节，最大的输出字节为1500字节;

四，设备配置方法

1、正确连接电源，通过PN口将YC-PNM-EIP与PC相连，给网关上电;

2、打开Profinet Manager，根据需求在配置软件中进行配置，包PN主站、从站属性参数等;

3、在Profinet Manager中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

4、点击工具栏中的“生成程序”、“下载程序”按钮，将配置下载到网关中

5、等待大约10秒目标设备会与YC-PNM-EIP之间建立连接，此时PN指示灯灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

Profinet转EtherNet/IP协议网关的有关介绍就暂告一段落。不知这样的介绍对你是否有所裨益呢?倘若你期望深入知悉该产品的更多详情，诸如具体的工作原理、技术优势等，又或者在实际应用中遭遇一些技术难题，例如如何增强网络稳定性、怎样提升数据传输效率等，那就不要再迟疑了，赶快与我们联系吧。我们定会竭尽全力为你排忧解难，给予全面的解答以及专业的服务。
