EtherCAT转Profinet的有效连接与通信问题常常让许多人感到困惑不已。在此，为大家专门解答这一疑问。远创智控YC-ECTM-PN型设备可谓表现非凡，能够成功化解这一困扰众人的难题。接下来，将为大家详细介绍该设备的功能，例如其智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及到设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的实施方法以及特定场景下高级配置的完成方式。

一，产品功能

1、远创智控YC-ECTM-PN型网关是Porfinet从转EtherCAT主工业级Porfinet网关。‌这种网关设备允许将Porfinet网络中的设备连接到EtherCAT网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Porfinet和EtherCAT网络1/2。‌

2、网关做为 Porfinet网络设备一侧的从站(即Slave),做为 EtherCAT网络设备一侧的主站(即Master)。

3、应用广泛：支持EtherCAT接口的伺服驱动器、耦合器、仪表、PLC、DCS、FCS等从站设备。

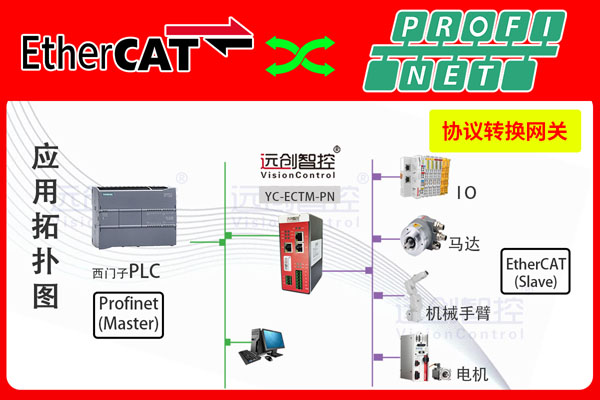

二，典型应用拓扑图

三，产品技术参数

YC-ECTM-PN型网关在PROFINET一侧为Profinet从站，在EtherCAT一侧为EtherCAT主站;

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持DC – Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

四，配置方法

1、正确连接电源，通过Profinet网络口将YC-ECTM-PN型网关与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(详细阅读ECSP-EtherCAT软件);

3、点击主菜单栏“Action - Run”，将配置下载到ECATM-PN中;

4、在TIA Portal中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

5、将TIA Portal的组态配置下载到PLC中;

6、YC-ECTM-PN型网关与PLC主站之间建立连接后，此时PN指示灯常亮。

7、YC-ECTM-PN型网关与EtherCAT从站设备之间建立连接进入OP状态后，此时ECT指示灯常亮。

五，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherCAT转Profinet协议网关的有关介绍就暂告一段落。不知这样的介绍对你是否有所裨益呢?倘若你期望深入知悉该产品的更多详情，诸如具体的工作原理、技术优势等，又或者在实际应用中遭遇一些技术难题，例如如何增强网络稳定性、怎样提升数据传输效率等，那就不要再迟疑了，赶快与我们联系吧。我们定会竭尽全力为你排忧解难，给予全面的解答以及专业的服务。
