CC-Link IEFB转DeviceNet如何实现有效连接与通信，这一问题常令许多人深感困惑。现在，为大家专门解答此疑问。远创智控YC-DNT-CCLKIE型设备表现极为出色，可成功解决这一困扰众人的难题。接下来，将为大家详细介绍该设备的功能，如智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的进行方法以及特定场景下高级配置的完成方式。

一，设备主要功能

远创智控YC-DNT-CCLKIE型网关实现DeviceNet网络与CC-Link IE FB网络之间的数据通讯，即将CC-Link IE FB通讯协议设备转换为DeviceNet网络设备。

应用广泛：本产品广泛应用于支持DeviceNet接口的罗克韦尔PLC等等。例如，在一些工业自动化系统中，可能存在使用CC-Link IE FB协议的设备和使用DeviceNet协议的设备，通过使用该网关，就能够实现这两种不同协议设备之间的数据传输和通信。

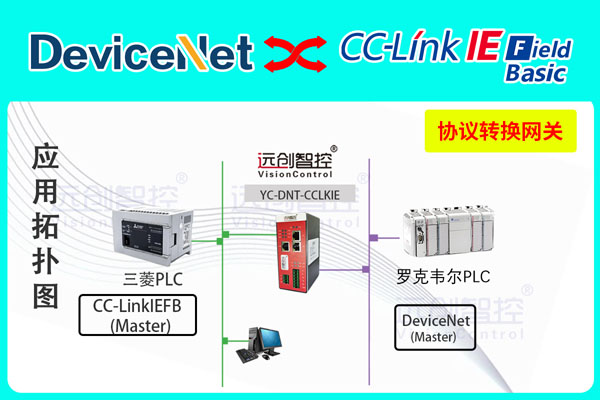

二，典型应用拓扑图

三，设备技术参数

远创智控YC-DNT-CCLKIE在DeviceNet一侧为DeviceNet从站，在CC-Link IE FB一侧作为CC-Link IE FB从站

支持标准的DeviceNet 协议

DeviceNet接口支持波特率为125kbps，250kbps，500kbps。

CC-Link IE FB支持最大的输入字节数为500字节，最大的输出字节为500字节

支持的波特率有 125K、250K、500K。

通过网关的拨码，可以设置网关占用1个站～4个站

四，配置方法

1、正确连接电源，通过以太网口将YC-DNT-CCLKIE与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在CX-Programmer和Cx-Integrator中配置相应的组态，包括要配置的模块，目标设备网关DeviceNet侧的站地址以及波特率;

5、将CX-Programmer和Cx-Integrator的组态配置下载到PLC中;

6、在GX-Works中配置目标设备网关CC-Link侧的的IP地址以及站地址等等，下载到PLC中

7、等待大约10秒，网关会与PLC之间建立连接，此时DN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

CC-Link IEFB转DeviceNet总线协议转换网关的介绍就先到此为止。不知这样的介绍对你是否有所帮助呢?倘若你期望深入了解该产品的更多相关信息，诸如具体的工作原理、技术优势等，又或者在实际应用中遇到一些技术难题，比如如何提升网络稳定性、怎样提高数据传输效率等，那就别再犹豫了，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，给予详尽的解答以及专业的服务。
