CC-Link IEFB转ModbuRTU/485/232如何实现有效连接与通信，这一问题常令许多人深感困惑。现在，为大家专门解答此疑问。远创智控YC-CCLKIE-RTU型设备表现极为出色，可成功解决这一困扰众人的难题。接下来，将为大家详细介绍该设备的功能，如智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的进行方法以及特定场景下高级配置的完成方式。

一，设备主要功能

远创智控YC-CCLKIE-RTU型网关实现Modbus RTU/RS485/232网络与CC-Link IEFB网络之间的数据通讯，即将Modbus RTU/RS485/232通讯协议设备转换为CC-Link IEFB协议网络设备。

应用广泛：本产品广泛应用于支持RS485和RS232接口的变频器、伺服、电机、机械臂等等。例如在智能建筑领域，实现楼宇自动化系统与照明、空调等设备之间的数据传输;在交通领域，实现交通信号灯、监控摄像头等设备之间的数据交互;在环保领域，实现环境监测站与各种传感器之间的数据采集和传输。

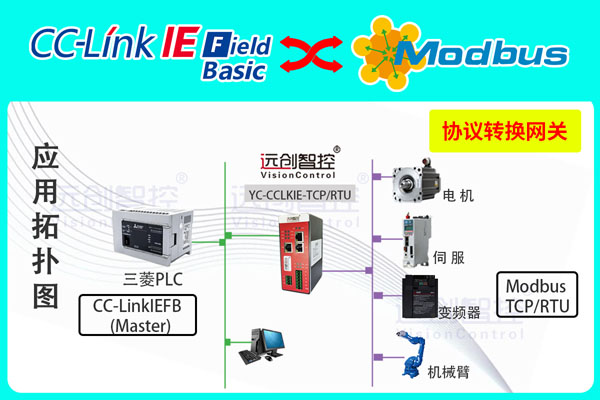

二，典型应用拓扑图

三，设备技术参数

远创智控YC-CCLKIE-RTU在Modbus RTU一侧为Modbus RTU从站，在CC-Link IE FB一侧作为CC-Link IE FB从站

支持标准的Modbus RTU/RS485协议

Modbus RTU/RS485/232接口支持波特率为2400, 4800, 9600, 19200, 38400, 57600, 115200。

CC-Link IE FB支持最大的输入字节数为500字节，最大的输出字节为500字节

作为Modbus主站：支持01h、02h、03h、04h、05h、06h、0fh、10号功能，最多能带32个Modbus从站。

四，配置方法

1、正确连接电源，通过以太网口将YC-CCLKIE-RTU与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在CX-Programmer和Cx-Integrator 中配置相应的组态，包括要配置的模块，目标设备Modbus RTU/RS485侧的站地址以及波特率;

5、将CX-Programmer和Cx-Integrator的组态配置下载到PLC中;

6、在GX-Works中配置目标设备CC-Link侧的的IP地址以及站地址等等，下载到PLC中

7、等待大约10秒，网关会与PLC之间建立连接，此时CC.OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

CC-Link IEFB转ModbuRTU/485/232总线协议转换网关的介绍就先到此为止。不知这样的介绍对你是否有所帮助呢?倘若你期望深入了解该产品的更多相关信息，诸如具体的工作原理、技术优势等，又或者在实际应用中遇到一些技术难题，比如如何提升网络稳定性、怎样提高数据传输效率等，那就别再犹豫了，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，给予详尽的解答以及专业的服务。
