Profibus DP主站转Modbus TCP如何实现有效连接与通信，这一问题常常让许多人感到困惑不已。现在，就来为大家专门解答这个疑问。远创智控YC-DPM-TCP设备有着极为出色的表现，能够成功地解决这个困扰众人的难题。接下来，会为大家详尽地介绍该设备的功能，像智能的网络管理功能以及强大的兼容性能等;在参数方面，会涉及到设备的功耗、尺寸等内容;同时还会讲解具体的配置方式，包括基础配置的进行方法以及特定场景下高级配置的完成方式。

一，设备主要功能

远创智控YC-DPM-TCP型网关实现Profibus DP网络和Modbus TCP网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：本产品广泛应用于连接支持Profibus DP接口的电机、伺服、变频器、机械手臂等等。例如在工厂的能源管理系统中，电力监控仪表可能使用Modbus TCP协议，而工厂的整体自动化控制系统采用Profibus DP协议。网关能够将电力数据准确转换和集成到自动化控制系统中，实现对能源消耗的实时监测和优化控制，降低能源成本。

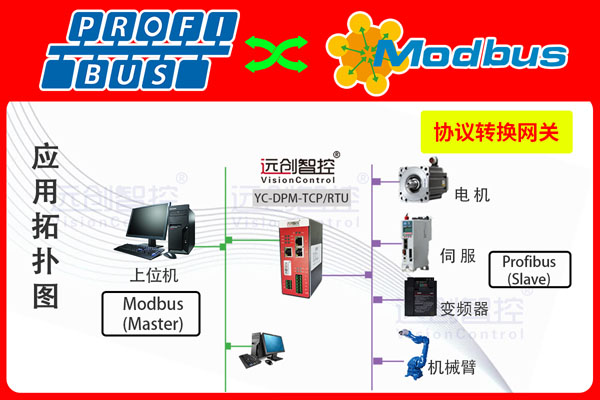

二，典型应用拓扑图



三，设备技术参数

远创智控YC-DPM-TCP在 Profibus DP一侧为 Profibus DP主站，在 Modbus TCP 一侧作为 Modbus TCP从站;

支持标准的Profibus DP V0、V1协议;

Profibus DP主站支持最大波特率12M

最大支持DP从站数量为125

单个DP从站支持最大的通讯字节数为512字节;

支持从站地址重设、扫描在线设备列表、显示所连接从站的活跃状态;

最大支持Modbus TCP从站数量为125个从站

四，配置方法

1、YC-DPM-TCP设备连接Profibus DP总线和Modbus TCP网络的网关

2、其内部在Modbus TCP数据和Profibus DP数据之间建立了一种映射关系，并且按照这种映射关系来交换数据。

3、在网关设备中有两块数据缓冲区，一块是输入缓冲区，Profibus DP主站读取 Profibus DP从站的数据存放至Profibus DP输入数据区，内部数据交换缓存之Modbus TCP输入数据区，Modbus TCP Client 通过命令读取;

4、另一块是输出缓冲区，Modbus TCP Client 通过命令写入数据至Modbus TCP输出数据区。

5、数据交换后缓存至Profibus DP输出数据区。直至映射至Profibus DP从站;

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

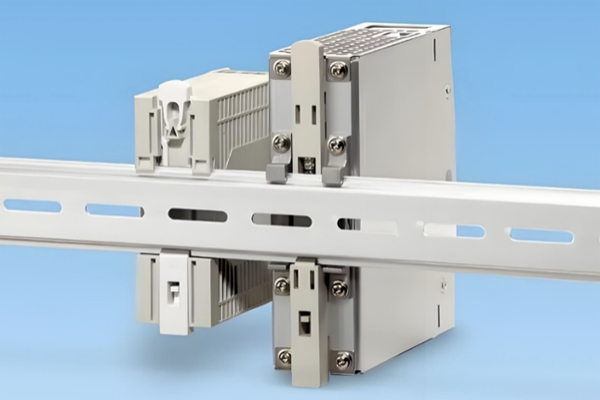

六，导轨安装图



全文总结：

关于Profibus DP主站转Modbus TCP总线协议转换网关的介绍至此先告一段落。不知这样的介绍对你有没有帮助呢?倘若你期望深入了解该产品的更多相关信息，像具体的工作原理、技术优势等，又或者在实际应用中碰到一些技术难题，比如如何提升网络稳定性、怎样提高数据传输效率等，那就别再犹豫了，赶快与我们取得联系吧。我们会竭尽全力为你解决问题，给予详细的解答以及专业的服务。
