许多朋友对实现CC-link IEFB转Modbus-RTU以达成两种协议网络的互联互通饶有兴致。在此，为大家统一解惑。远创智控YC-CCLKIE-RTU设备可有效解决这一难题。接下来，我将从该设备的主要功能、技术参数以及配置方法等多方面进行详尽阐述。这款设备犹如一座架设在不同协议网络之间的坚实桥梁，能够实现高效的数据传输与交互。无论是在工业自动化领域，还是在其他相关场景中，它都能充分发挥重要作用，为用户带来便捷且高效的使用体验。

一，产品功能

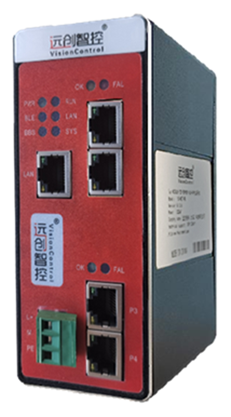

远创智控YC-CCLKIE-RTU是自主研发的一款CC-link IE FIELD BASIC从站功能的通讯网关。该产品主要功能是将各种Modbus-RTU/RS485/RS232设备接入到CC-link IE FIELD BASIC网络中。

本网关连接到CC-link IE FIELD BASIC总线中做为从站使用，连接到Modbus-RTU/RS485/RS232总线中做为主站或从站使用。

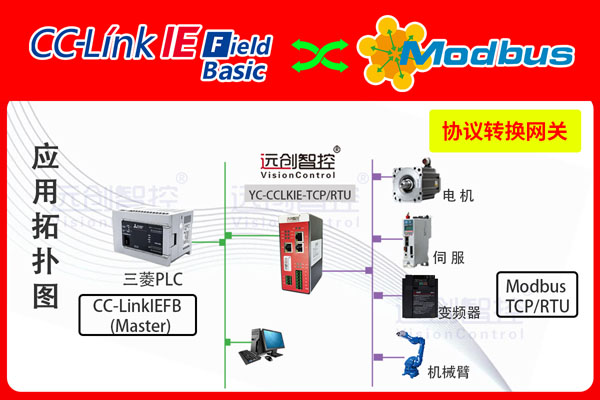

二，典型应用拓扑图

三，技术参数

1、CCLINK IE FIELD BASIC技术参数

● 网关做为CCLINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。

● 通过网关的拨码，可以设置网关占用1个站~4个站

● 输入输出字节数：输入字数最大128 word、输出字数最大128 word。

● 网关占用几个站，直接决定输入输出数量.

2、MODBUS-RTU/RS485/RS232技术参数

● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。

● 网关作为MODBUS 主站，最多能带32个Modbus从站。

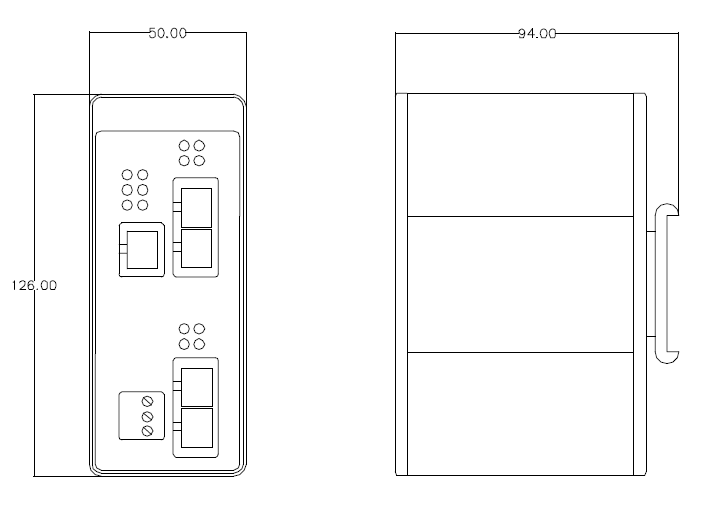

四，产品尺寸图

五，端子说明

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口

网口P1和P2：CCLINK IE FIELD BASIC接口

6PIN端子A+：485信号A

6PIN端子B-：485信号B

6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

6PIN端子TX：232发送信号

6PIN端子RX：232接收接收

6PIN端子GND：232口GND
