CC-link IE转Modbus-RTU协议网关（Modbus-RTU转CC-link IE）
许多朋友对实现CC-link IE转Modbus-RTU以达成两种协议网络的互联互通饶有兴致。在此，为大家统一解惑。远创智控YC-CCLKIE-RTU设备可有效解决这一难题。接下来，我将从该设备的主要功能、技术参数以及配置方法等多方面进行详尽阐述。这款设备犹如一座架设在不同协议网络之间的坚实桥梁，能够实现高效的数据传输与交互。无论是在工业自动化领域，还是在其他相关场景中，它都能充分发挥重要作用，为用户带来便捷且高效的使用体验。
产品介绍

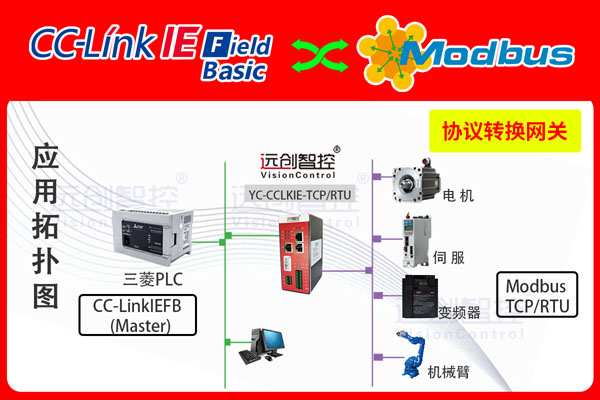

远创智控YC-CCLKIE-RTU是自主研发的一款CCLINK IE FIELD BASIC从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU/RS485/RS232设备接入到CCLINK IE FIELD BASIC网络中。
本网关连接到CCLINK IE FIELD BASIC总线中做为从站使用，连接到MODBUS-RTU/RS485/RS232总线中做为主站或从站使用。
产品参数
技术参数
u 网关做为CCLINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。
u 通过网关的拨码，可以设置网关占用1个站~4个站
u 输入输出字节数：输入字数最大128 word、输出字数最大128 word。
u 网关占用几个站，直接决定输入输出数量。
l 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。
l 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。
l 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
l 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
l 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
l 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。
l 网关作为MODBUS 主站，最多能带32个Modbus从站。
电气参数
◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE
◆ 工作环境：-25～55℃，湿度≤95%
◆ 防护等级：IP20
◆ 安装方式：35mm 导轨
◆ 重量：500g
接口及指示灯说明
3PIN端子L+：电源24V
3PIN端子M：电源0V
3PIN端子PE：保护地
网口LAN：网关下载口
网口P1和P2：CCLINK IE FIELD BASIC接口
6PIN端子A+：485信号A
6PIN端子B-：485信号B
6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻
6PIN端子TX：232发送信号
6PIN端子RX：232接收接收
6PIN端子GND：232口GND
标识 | 颜色 | 定义 |
PWR | 绿色 | 网关内部电源正常 |
LAN | 绿色 | 网关处于配置状态，可以通过LAN接口下载配置 |
OK | 黄色 | CCLINK IE FIELD BASIC通讯正常 |
FAL | 红色 | CCLINK IE FIELD BASIC通讯断线 |
485-TX | 绿色 | 485接口正在发送数据 |
485-RX | 绿色 | 485接口正在接收数据 |
232-TX | 绿色 | 232接口正在发送数据 |
232-RX | 绿色 | 232接口正在接收数据 |
拨码说明
标识 | 拨位 | 定义 |
SW1 MODBUS功能 | Bit1 | MODBUS主从设置： ON：网关做为MODBUS主站工作 OFF：网关做为MODBUS从站工作 |
Bit2 | MODBUS物理接口设置： ON：网关使用485接口工作 OFF：网关使用232接口工作 | |
Bit3~Bit4 | 预留，拨到OFF | |
Bit5~Bit6 | CCLINK IE FIELD BASIC占用站数设置： Bit5=OFF，Bit6=OFF ：占用1站 Bit5=ON，Bit6=OFF ：占用2站 Bit5=OFF，Bit6=ON ：占用3站 Bit5=ON，Bit6=ON ：占用4站 | |
Bit7 | 数据大小端设置：一般拨到ON ON：大端排列 OFF：小端排列 | |
Bit8 | 网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。 |
产品尺寸
产品展示图
全文总结：
CC-link IE转Modbus-RTU协议网关的介绍至此暂告一段落。不知这部分内容对你是否有所裨益呢?倘若你期望获知更多此方面的信息，欢迎随时与我们取得联系。这种网关在工业自动化领域起着举足轻重的连接作用，能够实现不同总线协议的转换，极大地增强了系统的兼容性与灵活性。它为各类设备的互联互通搭建起坚固桥梁，助力企业提升生产效率与管理水平。期待你的进一步咨询，我们将竭诚为你提供更为详尽的介绍以及专业的服务。
