许多朋友都对实现DeviceNet转Profinet从而达成两种协议网络的互联互通颇感兴趣。在此，为大家进行统一解答。远创智控YC-DNT-PN设备能够有效地解决这一问题。下面，我将从该设备的主要功能、技术参数以及配置方法等多个方面展开详细说明。这款设备能够在不同协议的网络之间架起一座桥梁，实现高效的数据传输与交互。不管是在工业自动化领域，还是在其他相关场景中，它都能够发挥重要作用，为用户带来便捷且高效的使用体验。

一，产品主要功能

远创智控YC-DNT-PN是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和DeviceNet网络连接起来。

本网关连接到Profinet总线中做为从站使用，连接到DeviceNet总线中做为从站使用。

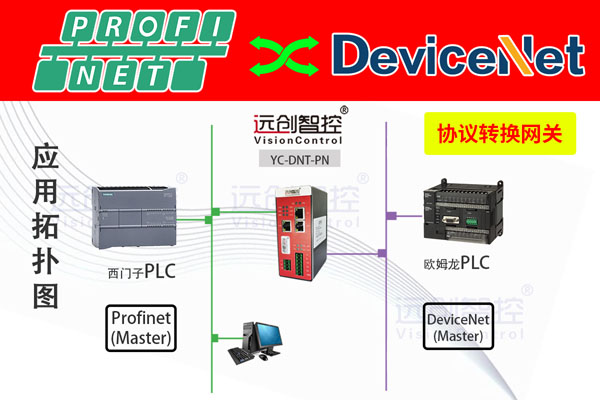

二，典型应用拓扑图

三，技术参数

● 网关做为Profinet网络的Device设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX， MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应Profinet V2.3协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● DeviceNet接口为从站，支持poll扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各128bytes

● DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点

● 供电：24VDC(±5%)，最大功率3.5W

● 工作环境温度：-25～55℃，湿度≤95%

● 外形尺寸：50mm(宽)×125mm(高)×90mm(厚)

● 安装方式：35mm导轨

● 防护等级：IP20

● 大约重量：500g。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：Profinet接口

5PIN 端子 0V：供电电源 0V

5PIN 端子 L： CAN总线L信号线

5PIN 端子 PE：保护地

5PIN 端子 H： CAN总线H信号线

5PIN 端子 24V：供电电源24V

全文总结：

DeviceNet转Profinet协议网关的相关介绍就到此为止。不知这部分内容对你是否有所帮助呢?倘若你期望了解更多有关这方面的信息，欢迎随时与我们联系。这种网关在工业自动化领域中发挥着至关重要的连接作用，能够实现不同总线协议之间的转换，极大地提升了系统的兼容性与灵活性。它为各类设备的互联互通构筑了桥梁，助力企业提高生产效率与管理水平。期待你的进一步咨询，我们将竭诚为你提供更为详细的介绍以及专业的服务。
