如何实现EtherNet/IP网络与Modbus-RTU网络连接互通，有许多朋友想要弄清楚这个问题。作者在这里为大家统一说明一下，其实有一个设备名为远创智控YC-EIP-RTU，可以很好地解决这个问题。下面作者为大家详细地说明该设备的主要功能，技术参数及配置方法。

一，设备主要功能

远创智控YC-EIP-RTU型网关实现EtherNet/IP网络与Modbus RTU串行总线之间的数据通讯，可支持RS232和RS485通讯，即EtherNet/IP和Modbus RTU网络之间无缝内部连接。EtherNet/IP是一种在工业以太网中广泛应用的协议，而Modbus-RTU则是一种常见的串行通信协议。

应用广泛：应用于Modbus RTU接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS等等。工厂中有多种来源、不同时期采购的设备，一部分支持EtherNet/IP，一部分只有Modbus接口，网关可将它们整合在一个统一网络进行集中监控和管理。

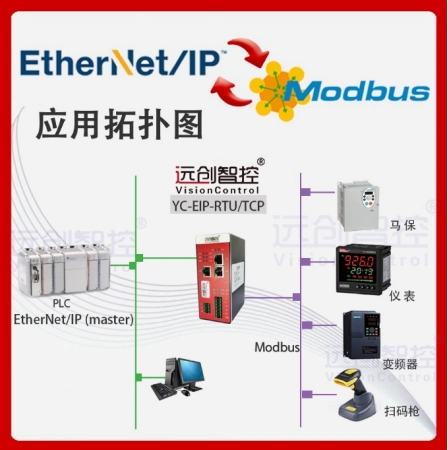

二，典型应用拓扑图

三，设备技术参数

Ø YC-EIP-RTU设备在EtherNet/IP一侧为EtherNet/IP从站，在RTU一侧通过RS485可以作为Modbus主站，也可以通过RS232支持自由协议通讯;

Ø 支持EtherNet/IP协议;

Ø 支持最大的输入字节数为500字节，最大的输出字节为500字节，输入输出字节的长度由Rockwell Logix控制器设定

Ø 功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

四，配置方法

1、正确连接电源，通过网口将YC-EIP-RTU与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、选择正确的网口，点击工具栏中的“下载”按钮，将配置下载到网关

4、在Rockwell Studio 5000中配置相应的组态，包括网关设备网关的IP地址和通讯字节长度;

5、将Rockwell Studio 5000的组态配置下载到PLC中;

6、等待大约10秒，YC-EIP-RTU设备与PLC之间建立正确连接，此时OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherNet/IP转Modbus-RTU总线协议转换网关的相关介绍至此告一段落。不知上述内容对您是否有所帮助?这一网关在实现不同协议间的高效转换方面发挥着关键作用，为工业自动化领域的通信优化提供了有力支持。

如果您渴望了解更多关于此产品的详细内容，例如其在复杂工业环境中的实际应用案例、性能优化的策略等，或者在技术层面遇到了诸如兼容性、稳定性等方面的难题，敬请及时与我们取得联系。我们拥有专业的团队，将竭诚为您提供全面、准确且极具价值的信息和解决方案。
