怎样实现EtherCAT网络与Modbus TCP网络的连接互通?不少朋友在这个问题上存在疑惑。接下来，将为大家集中解惑。实际上，远创智控YC-ECT-TCP这一设备能够有效地处理此难题。下面，作者为大家详细介绍该设备的功能、参数以及具体的配置方式。

一，设备主要功能

远创智控YC-ECT-TCP型网关实现EtherCAT网络与Modbus TCP网络之间的数据通讯，即将Modbus TCP设备转换为EtherCAT设备。

应用广泛：以太网接口的智能现场设备、仪表、PLC、DCS、FCS等等。在制造业中，这种网关常用于将先进的EtherCAT控制设备与传统的基于Modbus TCP协议的监控和管理系统相连接。比如，在某家电子制造工厂里，EtherCAT从站的高精度贴片机可以通过网关与Modbus TCP协议的生产数据采集系统通信，实现生产过程的实时监控和优化。

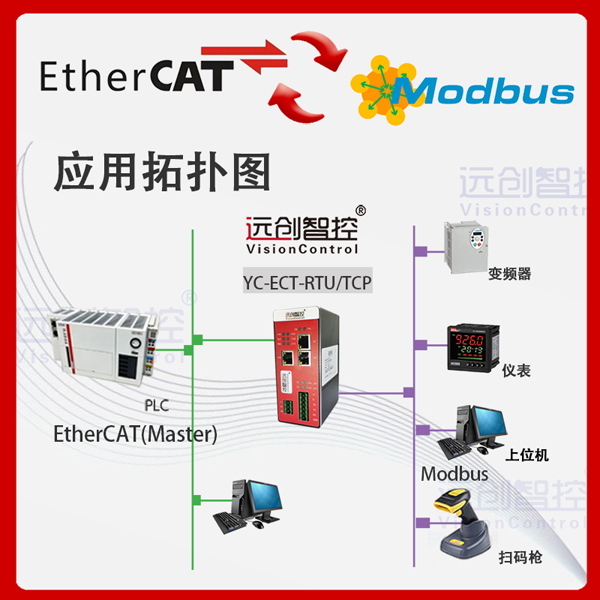

二，典型应用拓扑图

三，技术参数

远创智控YC-ECT-TCP在EtherCAT一侧为EtherCAT从站，在Modbus TCP一侧作为主或者从;

EtherCAT包含IN和OUT两个以太网口

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

支持最大的输入字节数为500字节，最大的输出字节为500字节

四，配置方法

1、正确连接电源，将YC-ECT-TCP与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置读取的命令;

3、在配置软件中配置模块的IP地址，响应时间和轮询时间。

4、正确查找设备后，点击工具栏中的“下载”按钮，将配置下载到网关中;

5、此时TXD RXD均在闪烁代表网关模块正在收发数据。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图
