EtherCAT主站转EtherNet/IP总线协议转换网关_技术文档

点击：153发布时间：2024-08-09

作者有许多朋友都为如何实现EtherCAT网络和EtherNet/IP网络的连接互通而倍感困扰，现在统一为大家做一下说明。其实远创智控YC-ECTM-EIP这款设备能够出色地解决这一难题。接下来，作者将会为各位全面细致地阐述该设备的功能、参数以及配置方法。

一，产品主要功能

1、远创智控YC-ECTM-EIP工业级Profinet 网关

2、EtherCAT转 EtherNet/IP

3、支持EtherNet/IP从站

4、即插即用无需编程轻松组态 ,即实现数据交互

5、导轨安装支持提供EDS文件

6、EtherNET/IP与EtherCAT互转数据透明传输可接入PLC组态支持CodeSys/欧姆龙PLC，西门子PLC

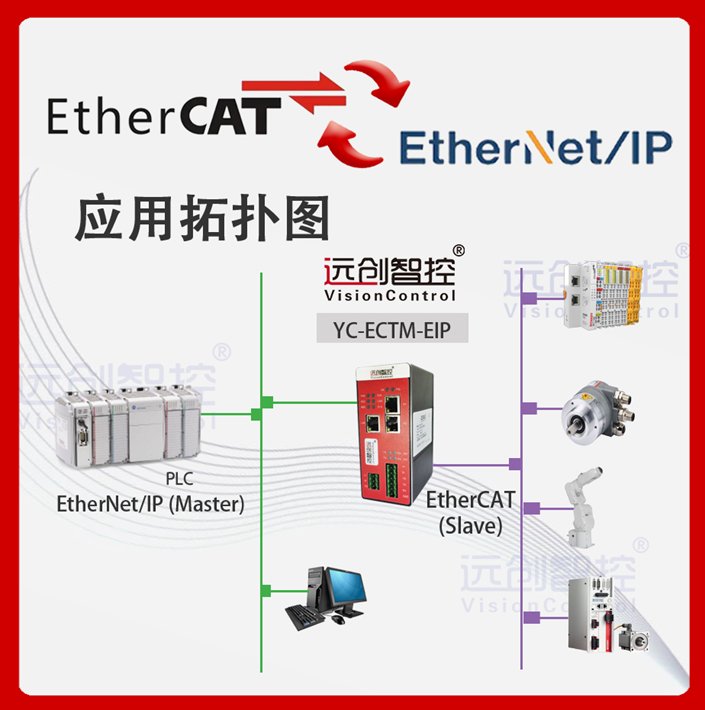

二，典型应用拓扑图

三，技术参数

产品已在各种大中型工控系统中稳定运行，且可长时间无故障运行

网关不但可以把采集的数据发送到平台或者系统，还可以实现设备间的数据互传

提供有采集 PLC、传感器、仪表、终端设备的使用案例，

可以实时采集传感器、PLC、电力仪表、数采仪、控制器、机床等设备数据。

支持同时采集多种接口设备数据，如网口，RS485，RS232 等。

支持同时采集多种通信协议的数据。如 Modbus，EtherCAT，Ethernet/IP 等。

支持数据转发到多个上位机软件或者平台。如可把数据同时发送到触摸屏，SCADA，云平台等。

电器参数：

CPU	多核 CPU
存储	MLC eMMC 板载为 8GByte eMMC
网口	2 个 100M/10M 以太网接口支持 AUTO MDI/MDIX 双级抗雷防护
RS485 接口	4 个全隔离 RS485 接口（支持收发指示灯） RS485 采用三级防护
蜂鸣器	板载 1 个蜂鸣器可用于警报或编程发出提示音
指示灯	1 个电源指示灯 1 个系统指示灯 COM 收发指示灯
FUN 按键	可编程按键默认用于更新文件系统与恢复出厂默认 IP
功耗	整机最大平均功耗≤5W
整机重量	460g
尺寸	128.8mm×117mm×28mm(L×W×H) 含挂耳
工作温度	-40～85℃
储运温度	-40～85℃
工作相对湿度	20％～90％无凝露
储运相对湿度	15％～95％无凝露

接口	默认参数
电源	直流 9-30V。可以和其他设备共用电源。 V+接电源正极，V-接电源负极。
COM1 COM2 COM3 COM4	波特率 9600,8 位数据位，无校验，1 位停止位
Ethernet1	IP:192.168.1.199
Ethernet2	IP:192.168.2.199
SIM	Micro SIM 卡。可支持移动、联通，电信的 SIM 卡。

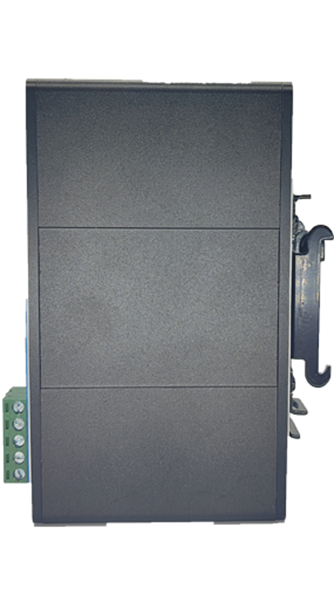

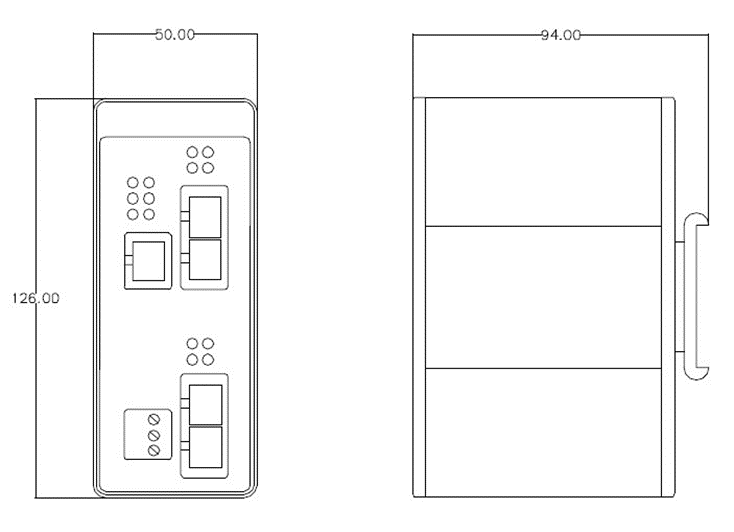

四，产品细节尺寸图

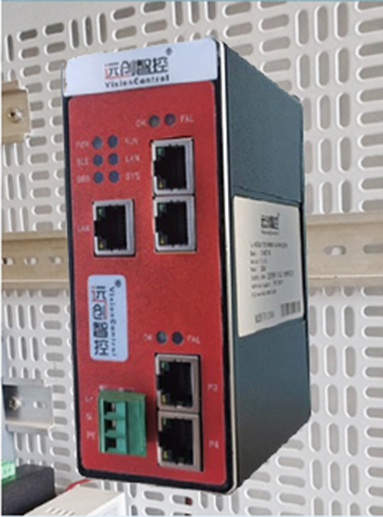

接口指示图

接口及指示灯说明

信号	说明
V+	接外部输入电源正。网关工作电源为直流 9-36V
V-	接外部输入电源地。
Ethernet1	以太网接口 1，默认 IP：192.168.1.199
Ethernet2	以太网接口 2，默认 IP：192.168.2.199
A B	RS485 接口的 A、B 信号线。
TX RX GND	RS232 接口的发送、接收、地。
FUN	用于恢复管理员 IP 地址。按住 FUN 键 3 秒以上，听到滴滴的声音后放开，网关 IP 暂时被设置成管理员 IP，一个网口的网关的 IP 则被临时重置成： 192.168.1.233。两个网口的网关的 ethernet1 的 IP 则被重置成：192.168.1.119

指示灯状态说明

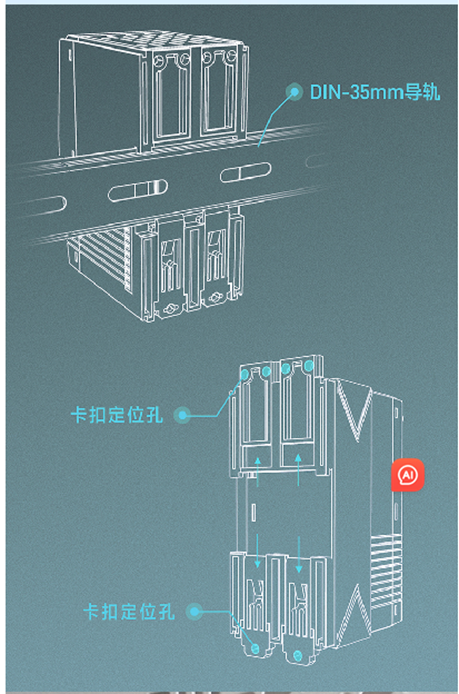

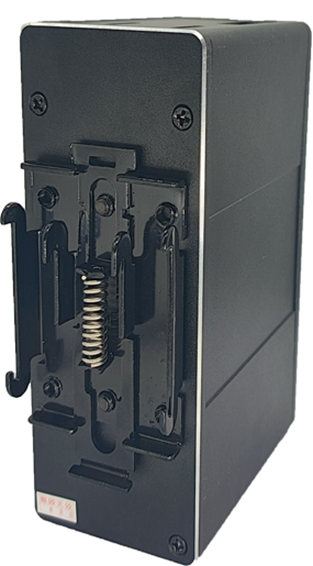

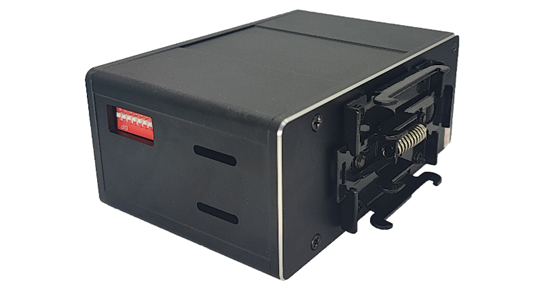

五，导轨安装图
