EtherNet/IP转Modbus-TCP协议转换网关功能及配置步骤
如何实现EtherNet/IP和Modbus-TCP的连接互通?不少朋友都对此存有疑问，在此，作者为大家统一进行回复。实际上，远创智控YC-EIP-TCP这款设备能够轻松地解决这一难题。接下来，作者将为诸位详细阐释该设备的功能、参数以及配置方式。
一，设备主要功能

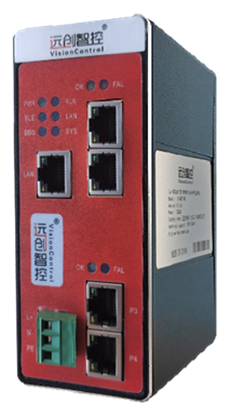

远创智控YC-EIP-TCP是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到EtherNet/IP网络中。
本网关连接到EtherNet/IP总线中做为从站使用，连接到Modbus-TCP总线中做为主站(客户端)或从站(服务器)使用。

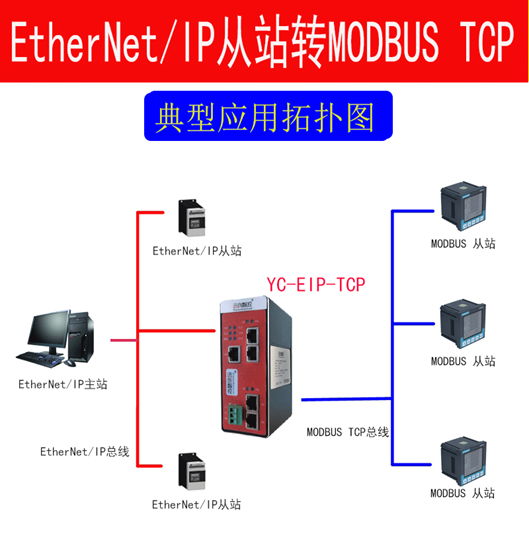

二，典型应用拓扑图
三，设备技术参数
1、ETHERNET/IP 技术参数
● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB(罗克韦尔)、欧姆龙等品牌的 PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲/突探测功能。
● 支持 ODVA 标准 EtherNet/IP 通信协议。
● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。
2、MODBUS-TCP 技术参数
● 网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。
● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、
10H 号功能。
● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。
站号： | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
端口： | 10001 | 10002 | 10003 | 10004 | 10005 | 10006 | 10007 | 10008 |
● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。
网关作为 MODBUS 从站，端口号支持 501~504。
四，设备具体尺寸图
五，端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载配置口
网口 P1和P2：ETHERNET/IP 接口
网口 P3：MODBUS-TCP 接口
远创智控经营范围
远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。
全文总结：
EtherNet/IP转Modbus-TCP协议转换网关的相关内容，到这里就为大家讲解完毕啦!不知道是否对您有所帮助呢?假如您还有其他问题需要咨询与了解，请及时与我们取得联系哟!
