怎么样让Profinet和EtherNet/IP通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-PNM-EIP。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备主要功能

1、远创智控YC-PNM-EIP型网关是Profinet主站转EtherNet/IP从站工业级Profinet网关。‌这种网关设备允许将Profinet从站网络中的设备连接和EtherNet/IP主站网络中的设备连接，‌从而实现不同工业通信协议之间的相互转换。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和EtherNet/IP网络。‌

2、应用广泛：本产品应用于支持Profinet接口的PLC、仪表、IO、传感器、执行器、变频器、HMI和电机与罗克韦尔等通讯。

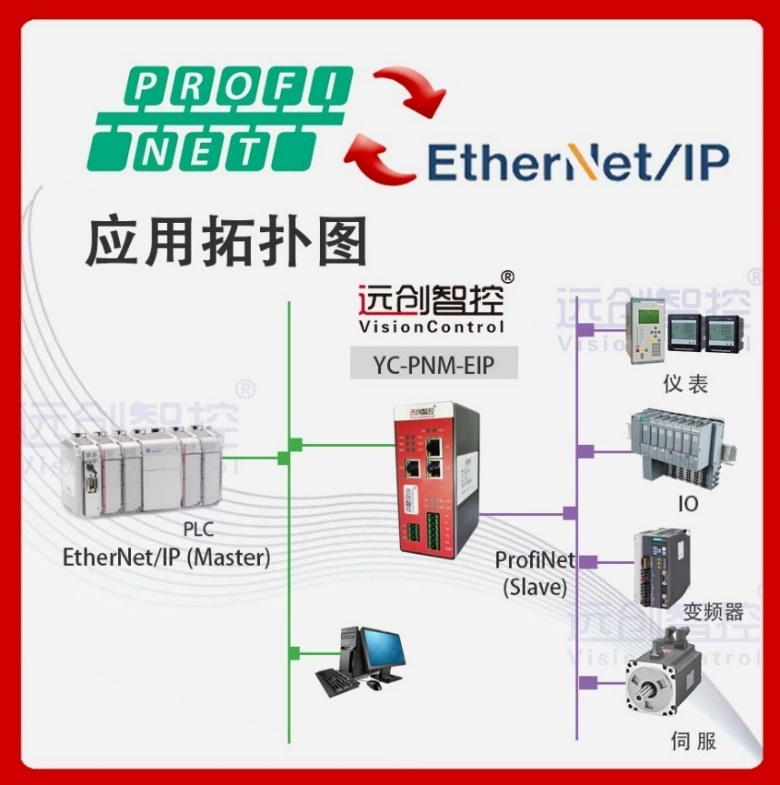

二，典型应用拓扑图

三，设备技术参数

远创智控YC-PNM-EIP主要实现了EtherNet/IP从站(简称EIP)和Profinet主站(简称PNM)。PNM-EIP作为EIP从站接入到EtherNet/IP网络中，比如连接到罗克韦尔PLC。网关作为PN主站，其可连接标准的PN从站设备。

支持标准的ProfinetI/O协议。

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定。

支持EtherNet/IP协议;

支持最大的输入字节数为1500字节，最大的输出字节为1500字节;

四，配置方法

1、正确连接电源，通过PN口将YC-PNM-EIP与PC相连，给网关上电;

2、打开Profinet Manager，根据需求在配置软件中进行配置，包PN主站、从站属性参数等;

3、在Profinet Manager中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

4、点击工具栏中的“生成程序”、“下载程序”按钮，将配置下载到网关中

5、等待大约10秒目标设备会与YC-PNM-EIP之间建立连接，此时PN指示灯灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

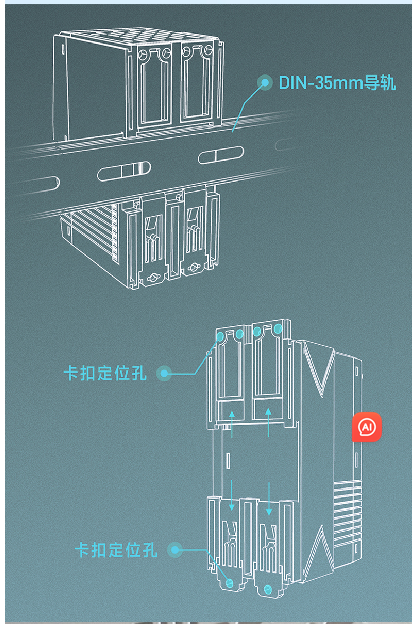

六，导轨安装图

全文总结：

Profinet转EtherNet/IP协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
