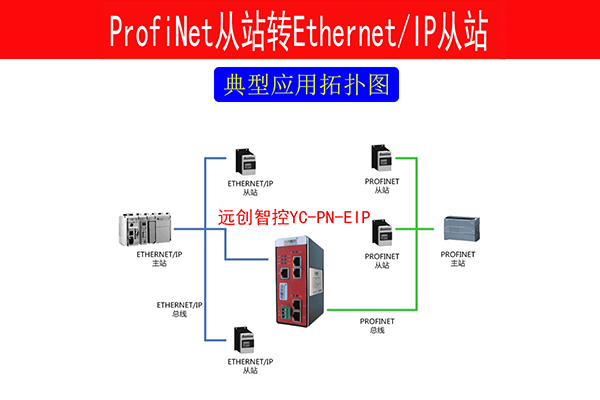

远创智控YC-PN-EIP是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 ETHERNET/IP 网络连接起来。

远创智控YC-PN-EIP网关连接到 PROFINET 总线中做为从站使用，连接到 ETHERNET/IP 总线中做为从站使用。

1.1.1  PROFINET 技术参数

2, 网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

●   适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-

2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。

1.1.2  ETHERNET/IP 技术参数

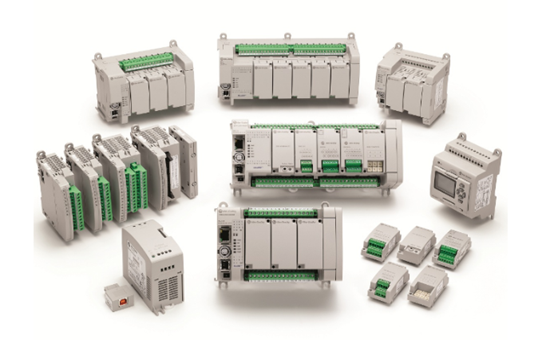

●   网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。

●   以太网 10/100M 自适应，具有 IP 地址探测功能。

●   支持 ODVA 标准 EtherNet/IP 通信协议。

●   输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

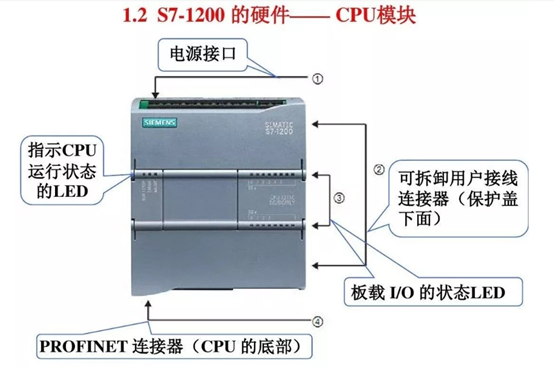

1.2  PROFINET 的电气连接

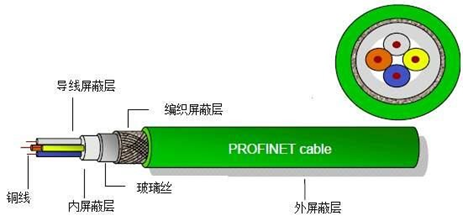

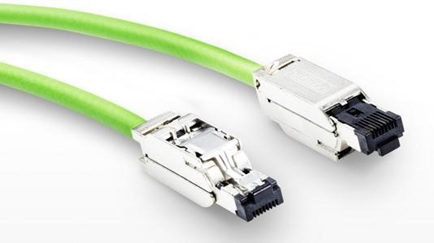

3, PROFINET 采用标准 4 芯屏蔽电缆。建议用户使用标准 PROFINET 插头及标准 PROFINET 电缆。有关 PROFINET 安装规范请用户参照有关 PROFINET 技术标准。

4, ETHERNET/IP 的电气连接

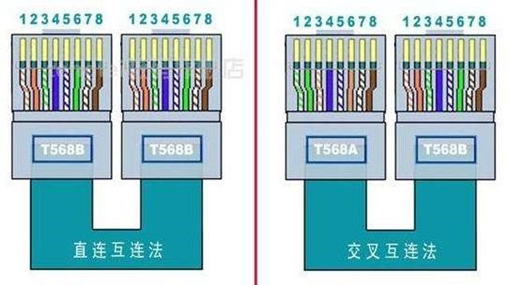

5, ETHERNET/IP 采用标准的 T568B 接法，支持直连和交叉接线方式，如上图所示。ETHERNET/IP 只需要连接以太网的 1、 2、 3、 6 这四根信号线即可实

现通讯。用户需注意以太网线的屏蔽层连接良好。

2.    协议及数据转换

2.1    协议转换原理

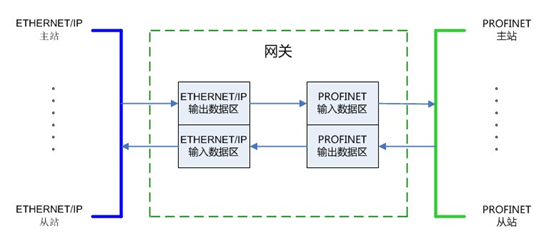

网关分别从 PROFINET 一侧和 ETHERNET/IP 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

2.2  PROFINET 协议介绍

6, PROFINET 由 PROFIBUS 国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。

7, PROFINET 为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如 PROFIBUS）技术，保护现有投资。

PROFINET 网络中的每个模组都有以下的三个位址：

●   MAC 位址。

●   IP 地址。

●   设备名称，是在整个网络组态中对模组定义的逻辑名称。

由于 PROFINET 使用 TCP/IP，会用到 MAC 位址及 IP 地址，但若一设备更换为其他设备，其 MAC 地址会变动，而 IP 地址是动态定址下的结果，为了让网络上的某一设备有固定的名称，因此会使用设备名称。

为了分配 IP 地址、子网络遮罩及预设闸道，定义了以下的二种方式：

DCP(协定)（发现和配置协定）。

DHCP（动态主机设定协定）。

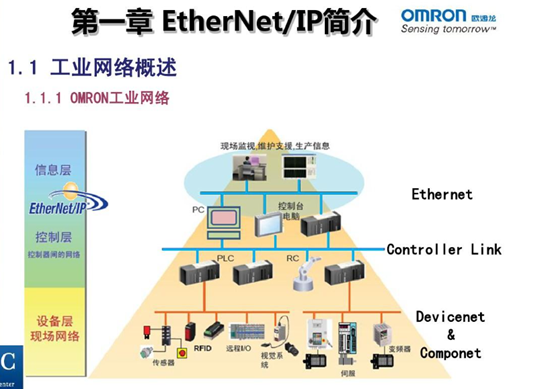

2.3  ETHERNET/IP 协议介绍

EtherNet/IP 是由自动化公司开发的工业以太网通讯协定，由 ODVA

（ODVA）管理，可应用在程序控制及其他自动化的应用中，是通用工业协定（CIP）中的一部分。

9, EtherNet/IP 是一种适合于工业环境和对时间要求比较苛刻的应用的网络。

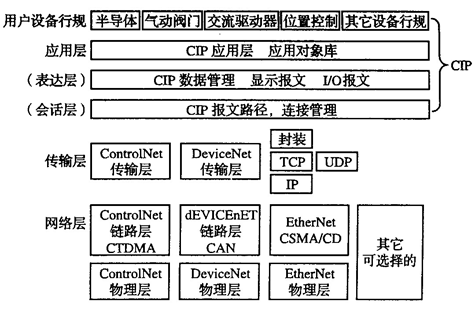

EtherNet/IP 使用标准的以太网、TCP/IP 技术和一种名叫 CIP（Control and

Information Protocol）的开放性应用层协议。

10, EtherNet/IP 将以太网的设备以预定义的设备种类加以分类，每种设备有其特别的行为，此外，EtherNet/IP 设备可以：

●  用户数据报协议（UDP）的隐式报文传送基本 I/O 资料。

●  用传输控制协议（TCP）的显式报文上传或下载参数、设定值、程式或配方。

●  用主站轮询、从站周期性更新或是状态改变（COS）时更新的方式，方便

主站监控从站的状态，讯息会用 UDP 的报文送出。

●  用一对一、一对多或是广播的方式，透过用 TCP 的报文送出资料。

EtherNet/IP 使用 TCP 埠编号 44818 作为显式报文的处理，UDP 埠编号 2222 作为隐式报文的处理。
