Modbus  TCP 转 Profinet 协议网关

1.   产品用途

YC-TCP-PN 网关可以实现将 Modbus TCP 接口设备连接到 Profinet 网络中。用户不需要了解具体的 Modbus TCP 和 Profinet 协议即可实现将 Modbus TCP 设备挂载到 Profinet 接口的 PLC 上,并和 Modbus TCP 设备进行数据交互。

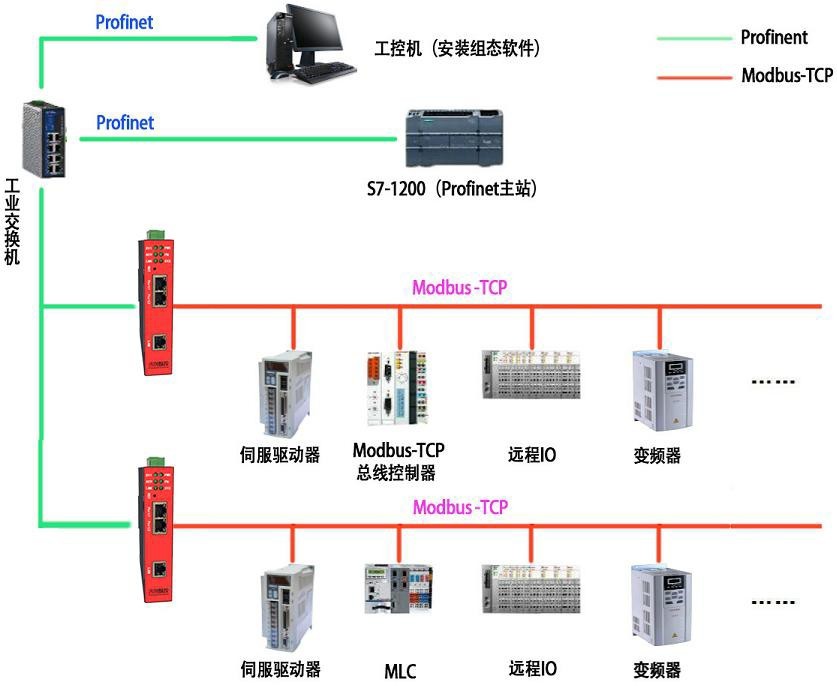

2.YC-TCP-PN结构拓扑图:


3be6a5ab5dc7cb3f27b6a622676f537


3.技术指标

(1)  远创智控YC-TCP-PN 在 Profinet 侧作为从站,在 Modbus 侧既可以作为主站又可以作为从站。Modbus 数据和 Profinet 数据的通信采用映射方式,使用方便。

(2)  远创智控YC-TCP-PN两个 RJ45 以太网接口,支持 100BASE-TX,MDI/MDIX 自侦测, 集成以太网交换机,方便将 Profinet 设备组成菊花链。

(3)  ROFINET/V2.2 协议,网关 Profinet 侧采用实时(RT)通讯功能,符合: GB/T25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》, IEC61158-5-10:2007,IDT。

(4) 电磁兼容指标: EFT:level 4;class A 浪涌:level 2;class A 静电:level 3;class A

(5) 支持 Modbus 协议,支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能码。

(6) 最大输入/输出数据量

① Max Input Bytes≤1440Bytes

② Max Output Bytes≤1440Bytes


(7) 电源电压:12~24V 宽电压供电,双路电源冗余供电。

(8) 额定功率 3W(24V/125mA)。

(9) 环境温度:

        运输和储存:-40℃~+70℃

         工作溫度:-20℃~+60℃

(10) 工作相对湿度:5~95%(无结露)

(11)外形尺寸:(长)132mm×(宽)100mm×(厚)26mm

(12)安装方式:46mm 导轨
