ProfibusDP(主站)转Profinet网关



1.   产品功能

YC-DPM-PN实现 PROFIBUS网络和 PROFINET 网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环 I/O 数据

     1

2.产品特点



Ø  应用广泛:YC-DPM-PN广泛应用于连接支持 PROFIBUS DP 接口的智能现场测量设备、仪表、PLC、DCS、FCS 等等。

Ø  配置简单:用户不必了解 Modbus PROFIBUS DP 细节,只需要参考手册,根据要求就能配置网关,不需要复杂编程,即可在短时间内实现连接功能。



   3.    YC-DPM-PN拓展图

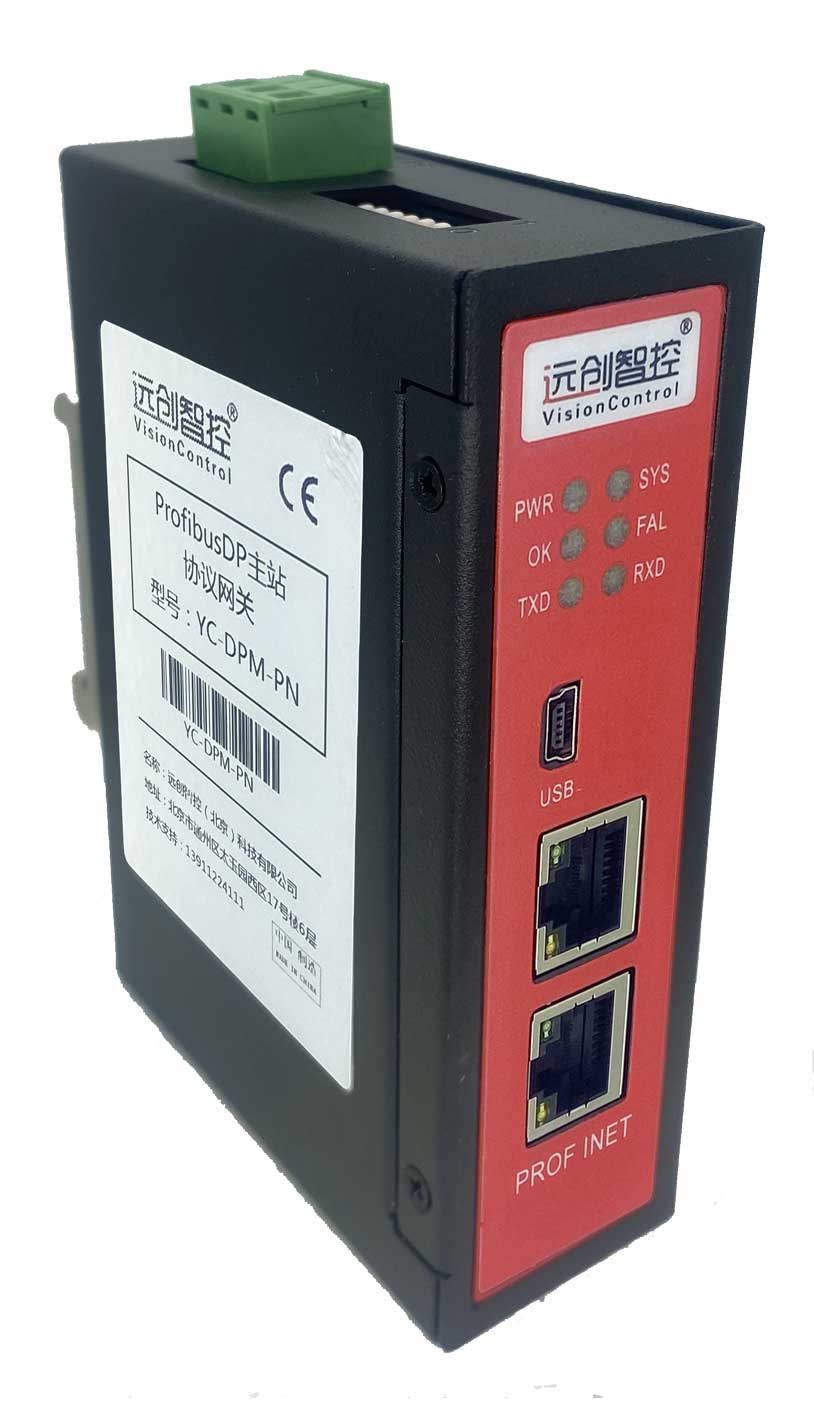

Profibus DP主站转Profinet协议转换网关  图片未修改

微信图片_20221106101804

微信图片_202211061049451


4.    技术指标

YC-DPM-PN设备在 PROFIBUS 一侧为 PROFIBUS DP 主站,在 PROFINET 一侧可以作为PROFINET 从站

支持标准的 PROFINET I/O 协议。

PROFINET 支持的最多 16 个槽位,支持最大的输入字节数为 1440 字节,最大的输出字节为 1440 字节,输入输出字节的长度由 TIA Portal 设定。

支持的模块类型:



001 byte Input

032 Dword input

004   Dword Output

001   word Input

064   Dword input

008 Dword Output

001   Dword input

128   Dword input

016 Dword Output

002   Dword input

001   byte Output

032 Dword Output

004   Dword input

001   word Output

064 Dword Output

008   Dword input

001   Dword Output

128 Dword Output

016 Dword input

002 Dword Output


PROFIBUS 侧,该设备集成了PROFIBUS DP主站接口,PROFIBUS DP网络组态由配置软件完成,最多支持 125 个从站;

PROFIBUS DP V0V1 协议规范

强大的主站接口,最大支持波特率为 12M

 每个方向支持最大 512 字节的输入输出

数据供电:24VDC(±5%)

最大功率 3.5W

工作环境温度:-25~55℃

湿度≤95%

防护等级:IP20
