PROFINET转DEVICENET总线协议网关

1.1产品功能

YC-DNT-PN 是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 DeviceNet 网络连接起来。

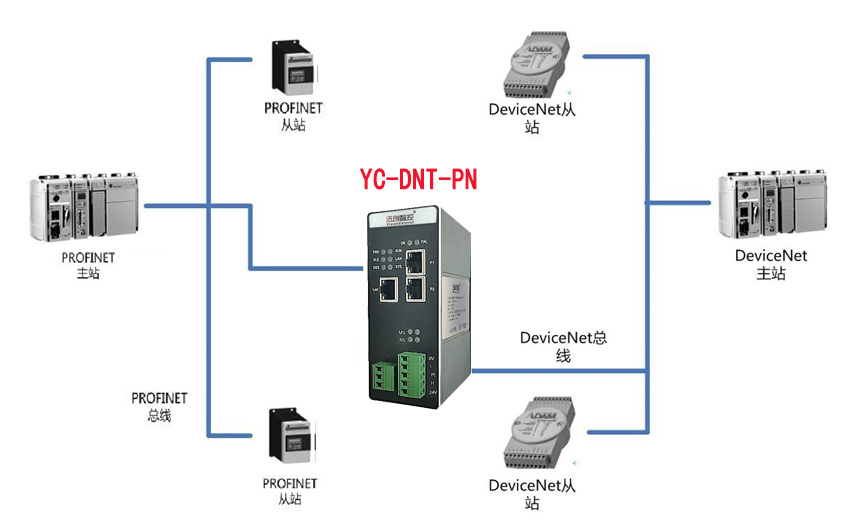

远创智控YC-DNT-PN 连接到 PROFINET 总线中做为从站使用，连接到 DeviceNet 总线中做为从站使用。

2.技术参数

●    网关做为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX， MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

●    适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

●    DeviceNet接口为从站，支持poll扫描 ● 支持的波特率：125K, 250K, 500K ● DeviceNet网络总线供电 ● DeviceNet最大输入输出长度：各128bytes

●    DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点

●    供电：24VDC(±5％)，最大功率3.5W

●    工作环境温度：-25～55℃，湿度≤95%

●    外形尺寸：50mm（宽）×125mm（高）×90mm（厚）

●    安装方式：35mm导轨

●    防护等级：IP20

●    大约重量：500g。

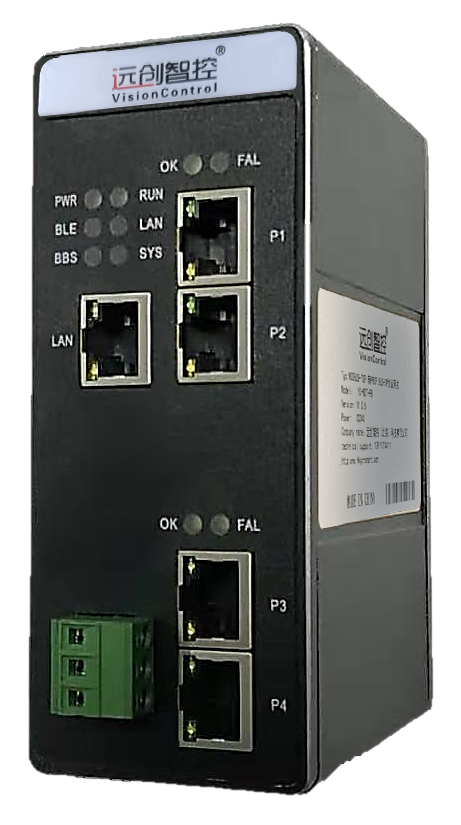

3.产品外观

产品尺寸图

4.端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：PROFINET 接口

5PIN 端子 0V：供电电源 0V

5PIN 端子 L： CAN总线L信号线

5PIN 端子 PE：保护地

5PIN 端子 H： CAN总线H信号线

5PIN 端子 24V：供电电源24V
