1     产品概述

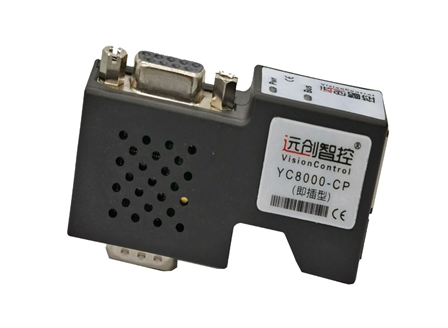

远创智控YC8000-CP转以太网模块是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于欧姆龙 CP1L/ CP1E/ CP1H 系列 PLC 的以太网数据采集，非常方便构建生产管理系统。

远创智控YC8000-CP转以太网模块采用即插即用设计，不占用 PLC 通讯口，即编程软件/上位机软件通过以太网对 PLC 数据监控的同时，触摸屏可以通过复用接口与 PLC 进行通讯。远创智控YC8000-CP转以太网模块支持工控领域内绝大多数 SCADA 软件，支持欧姆龙以太网协议和透传两种通讯方式。

2     功能和应用领域

1 即插即用，模块直接插在 PLC 的 DB9 上，扩展口可同时连触摸屏。远创智控YC8000-CP转以太网模块可直接从 PLC 通讯口获取电源，也可外接 24VDC 电源。

2、集成 WEB 服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数据。

3、自动识别 PLC 型号，自动匹配 PLC 和 HMI 串行参数，无需额外配置。

4、实现与欧姆龙编程软件 CX-Programmer 的以太网通讯。

5、支持 FINS/UDP、FINS/TCP 以太网协议通信，支持上位机软件（组态王、MCGS、力控、KepWare OPC 服务器等）以欧姆龙的以太网驱动访问。

6、集成 ModbusTCP 服务器，支持 FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus数据区自动映射至 PLC 数据区。

7、特定的 YCNetTCP/IP 协议直接映射到计算机串行端口，支持上位软件（编程软件CX-Programmer、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC 服务器等）方便快捷访问。

8、采用 FINS 通信协议或者端口映射的方式，皆可实现高级语言（如 VB、VC、C#等） 编程，实现与欧姆龙 PLC 的数据通讯，方便开发生产管理系统。

9、支持 OPC 通道的SCADA（上位组态软件）以 OPC 方式与 PLC 通讯。

10、可实现 CX-Progarmmer、FINS/TCP、FINS/UDP、YCNetTCP 透传、ModbusTCP 连接方式，允许 10 台 PC 同时采集 PLC 数据。

11、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

2.1 设备改造

传统意义上来说，欧姆龙 CP 系列 PLC 的通讯口上一般都会插有触摸屏，用以监控 PLC的实时数据；而现在，由于项目需求，需要在不影响原触摸屏的通讯情况下，再增加计算机对 PLC 的数据监控（组态王、MCGS、力控），而远创智控YC8000-CP转以太网模块产品能完美解决这样的设备改造方案。

2.2 设备信息化

当前，制造业企业的管理向着综合信息化的方向发展，在车间级实现生产管理就需要首先构建设备信息化网络，也就是设备联网。对于大多数生产型企业，他们通常要求：

1、设备联网不能影响既有的生产运行；2、对现有设备的改造较少；3、联网工期短；4、网络通讯稳定，容易维护；5、投资少；6、系统开放性和可扩展性好。远创智控YC8000-CP转以太网模块产品在功能上能很好地满足以上要求。

2.3 通过 Internet 实现远程设备维护

由于人工和出差成本的日益增加，借助于强大的 Internet 网络，配合相关远程通讯模块，远创智控YC8000-CP转以太网模块产品可以轻松解决异地对远程 PLC 的程序修改，免去奔赴现场的麻烦和巨大开销

3 典型应用
