三菱转以太网模块 YC8000-FX ModbusTCP 通讯简介
产品简介:远创智控(北京）科技有限研发的远创智控YC8000-FX是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集，非常方便构建生产管理系统。

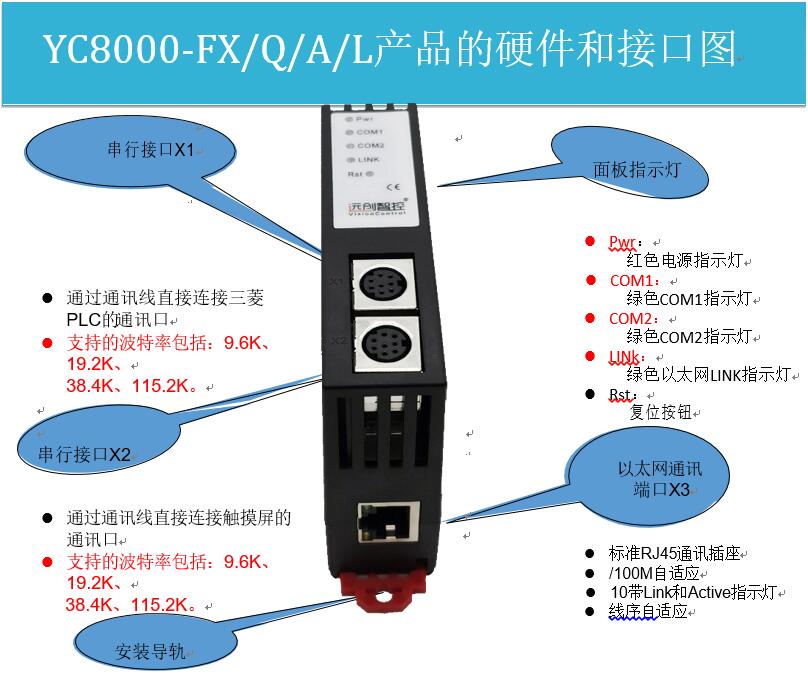

远创智控YC8000-FX采用工业级设计，导轨安装，带通讯线。不占用PLC编程口，上位机通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。远创智控YC8000-FX支持工控领域内绝大多数SCADA软件，支持三菱MC以太网协议和ModbusTCP两种通讯方式。
转以太网YC8000-FX 内部集成 ModbusTCP 通讯服务器，因此 ModbusTCP 客户机，如支持 ModbusTCP 的组态软件、OPC 服务器、PLC 以及实现 ModbusTCP 客户机的高级语言开发的软件等，可以直接访问三菱 FX 系列PLC 的内部数据区，Modbus 协议地址在内部已经被默认映射到FX 系列PLC 的地址区，实现的功能号包括：FC1、FC2、FC3、FC5、FC6 和 FC16。
ModbusTCP 协议帧格式：
事 务处理标 识符 | 事 务处 理标 识符 | 协议标 识符 | 协议 标 识符 | 长度字段（高字节） | 长 度 字段 （低字节） | 从站地 址 | 功能号 | 数据 地址（低字节） | 指 令数（高字节） | 指 令数（低字节） |
0x0 | 0x0 | 0x0 | 0x0 | 0x0 | 后面的字节数 |
1、地址映射表
Modbus 从站地 址 | FX 系列PLC 内 部软元件 | 数据 类型 |
计算公式 |
功能号 |
最大指令数 |
000001～ | 输出线圈：Y0～ |
位 | Ymn = 000001+m*8+n ① |
FC1(读线圈) FC5(写线圈) |
FC1:512 FC5:1 |
005001～ | 特殊：M8000～ | M8m = 005001+m ② | |||
006001～ | 定时器线圈：T0～ | Tm = 006001+m | |||
007001～ | 计数器线圈：C0～ | Cm = 007001+m | |||
010001～ | 线圈：M0～ | Mm = 010001+m | |||
030001～ | 线圈：S0～ | Sm = 030001+m | |||
100001～ | 输入：X0～ | 位 | Xmn = 100001+m*8+n ③ | FC2(读输入) | 512 |
400001～ | 定时器：T0～ |
字 | Tm = 400001+m |
FC3(读寄存器) FC16(写寄存器) FC6(写单一寄存器) |
FC3:125 FC16:125 FC6:1 |
401001～ | 计数器：C0～ | Cm = 401001+m | |||
401301～ | 特殊：D8000～ | D8m = 401301+m ④ | |||
402001～ | 资料暂存器：D0～ | Dm = 402001+m | |||
420001～ | 文件寄存器：R0～ | Rm=420001+m ⑤ |
说明：
①、其中 m 表示 Y 线圈标识号的百十位，n 表示 Y 线圈标识号的个位，如 Y37 时 m=3,n=7;Y112 时 m=11,n=2;
②、其中 m 表示 M 线圈标识号去掉 8000 的剩余数，如 M8212 时 m=212;
③、其中 m 表示输入 X 标识号的百十位，n 表示 Y 线圈标识号的个位，如 X37:m=3,n=7;X111:m=11,n=7;
④、其中 m 表示特殊功能寄存器 D 标识号去掉 8000 的剩余数，如 M8120 时 m=120;
⑤、此 R 寄存器，仅当 FX3U 机型（存在 R 寄存器的 PLC 机型）时可用，注意 Modubs 地址映射成 6 位；
2、用 ModScan32 测试
解压产品光盘\使用手册\通讯测试软件下的 modscan2_cr.rar。
1. 运行 ModScan32 软件。

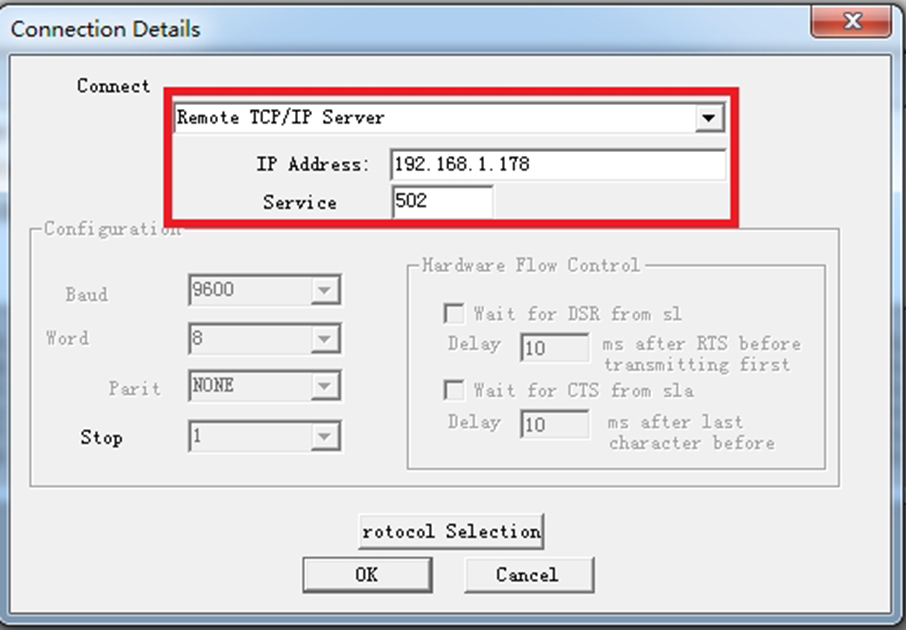

2. 选择菜单 Connection/Connect，选择 Remote TCP/IP Server，输入模块的 IP 地址，Service 端口为 502；点击[OK]按钮，

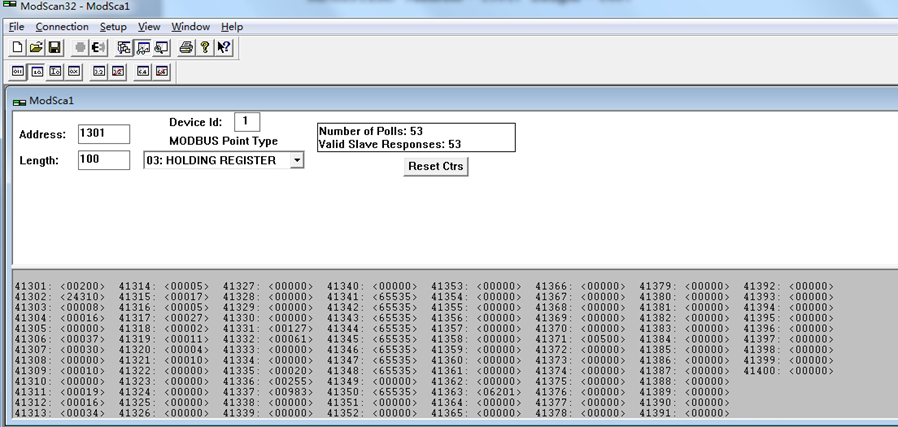

3. 在子窗口“ModSca1”中设置Device ID 为PLC 的站地址（如1），功能号选择03:HOLDING REGISTER， Address = 1301，Length = 100。
4. 子窗口数据区显示 401301～401400 的 16 进制数据，其对应于三菱 FX 系列 PLC 的特殊寄存器 D8000到 D8100 的数值，
5. 双击子窗口数据区的数据可以修改数值。
