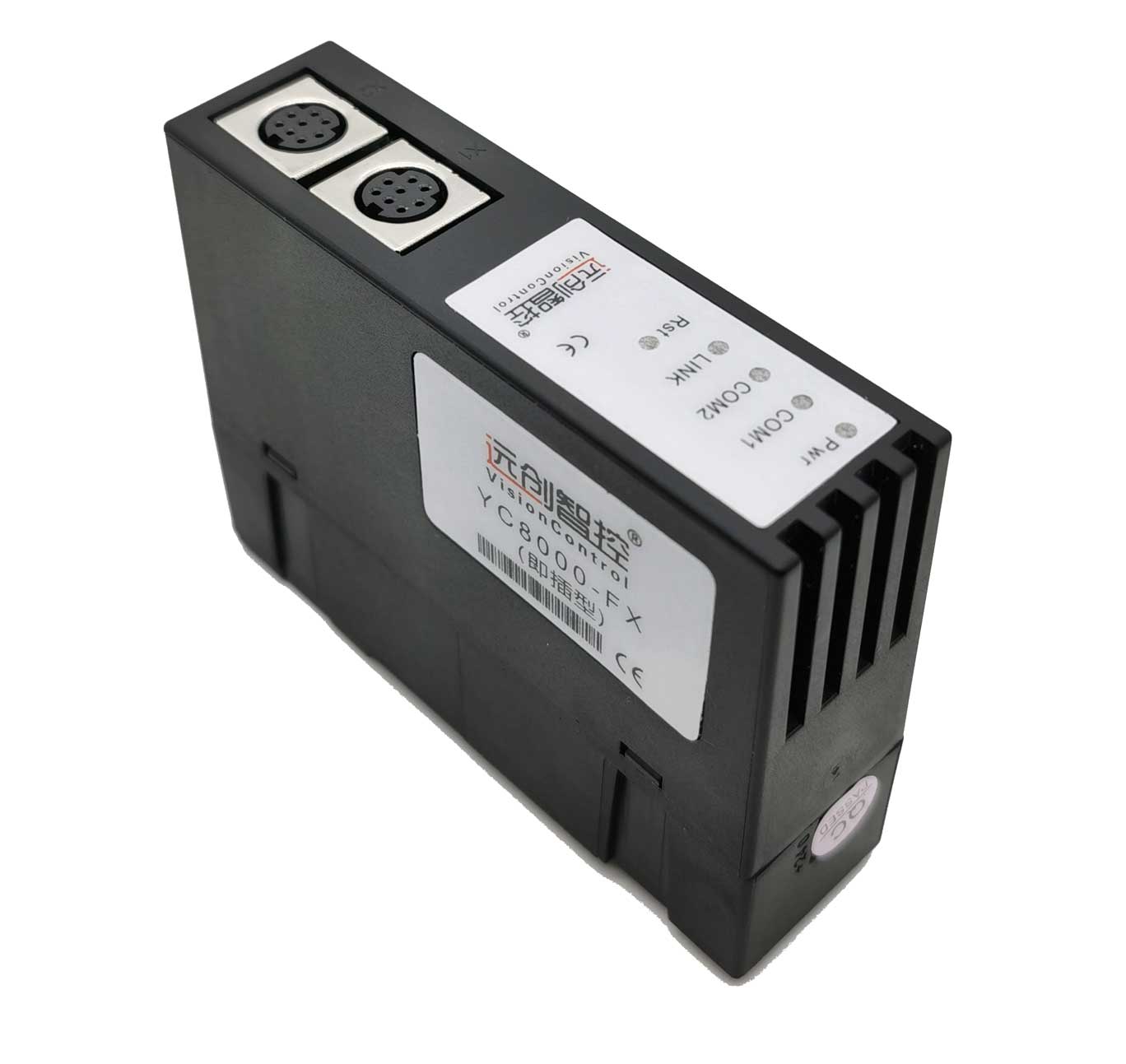

产品简介:远创智控(北京）科技有限研发的远创智控YC8000-FX是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集，非常方便构建生产管理系统。

远创智控YC8000-FX采用工业级设计，导轨安装，带通讯线。不占用PLC编程口，上位机通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。远创智控YC8000-FX支持工控领域内绝大多数SCADA软件，支持三菱MC以太网协议和ModbusTCP两种通讯方式。

1、搜索设备

运行NetDevice 软件，如下图：

1.    搜索设备之前请选择好连接 YC8000-FX 模块的计算机【网络接口】； 如果电脑和模块是通过网线连接的，请选择【本地连接】；

如果电脑和模块是通过无线连接的，请选择【无线网络连接】。

2.    点击【搜索设备】按钮，可以把网络上的 CHNet-FX 模块搜索出来，此时我们可以看到模块的一些基本信息，包括：序列号、出厂日期、固件版本、IP 地址、子网掩码、网关等信息。

2、设置 IP 地址

首先，我们需要修改YC8000-FX 模块的 IP 地址来保证与电脑的 Ip 地址在同一网段。

点击【设置 IP 地址】按钮，在弹出的对话框中，对【IP 地址】、【子网掩码】、【网关】进行修改，修改完成后，点击【设置】按钮进行参数保存。

3、修改设备参数

正常情况下，不需要对YC8000-FX 模块进行参数的修改就已经可以正常通讯了。

1.    点击【修改设备参数】按钮，在弹出的对话框中，可以查看【串行总线接口参数】，一般这里参数默认就行，如果修改了其中的参数，需要点击【下载参数】按钮才能生效。

自动识别 PLC 型号：推荐开启，这样 YC8000 模块就能自动锁定 PLC 波特率，如果你的 PLC 是 FX1S，汇川HnU 系列，可以手动设定PLC 机型为 FX1S，波特率设为 9600。

HMI 通讯参数自适应：推荐开启，如果你知道PLC 和触摸屏通讯波特率，也可以手动设置。

2.    点击【修改设备参数】按钮，在弹出的对话框中，可以查看【以太网接口参数】，如果修改了其中的参数，需要点击【下载参数】按钮才能生效。

端口号：三菱 FX 以太网协议（MC A1E 帧协议）通讯端口号，一般默认就行；

MODBUS TCP 开放数：代表允许多少 MODBUS TCP 客户机同时访问。

4、通讯测试

点击通讯测试，点击连接，将循环勾选，点击发送，正确次数随着发送次数累加说明测试成功
