远创智控(北京）科技有限研发的远创智控ETH-YC模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择，直通型的九针母口，可以连西门子和Proface触摸屏和主站，桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。西门子 SmartIE 触摸屏与 S7300以太网通讯方法MPI转以太网

MPI -ETH-YC01 模块西门子 SmartIE 系列触摸屏连 S7300

SmartIE 触摸屏通过转以太网模块可以实现与西门子 S7300 的以太网通讯。

1. 运行 WinCC flexible 软件，选择 SmartIE 系列触摸屏型号并新建项目；

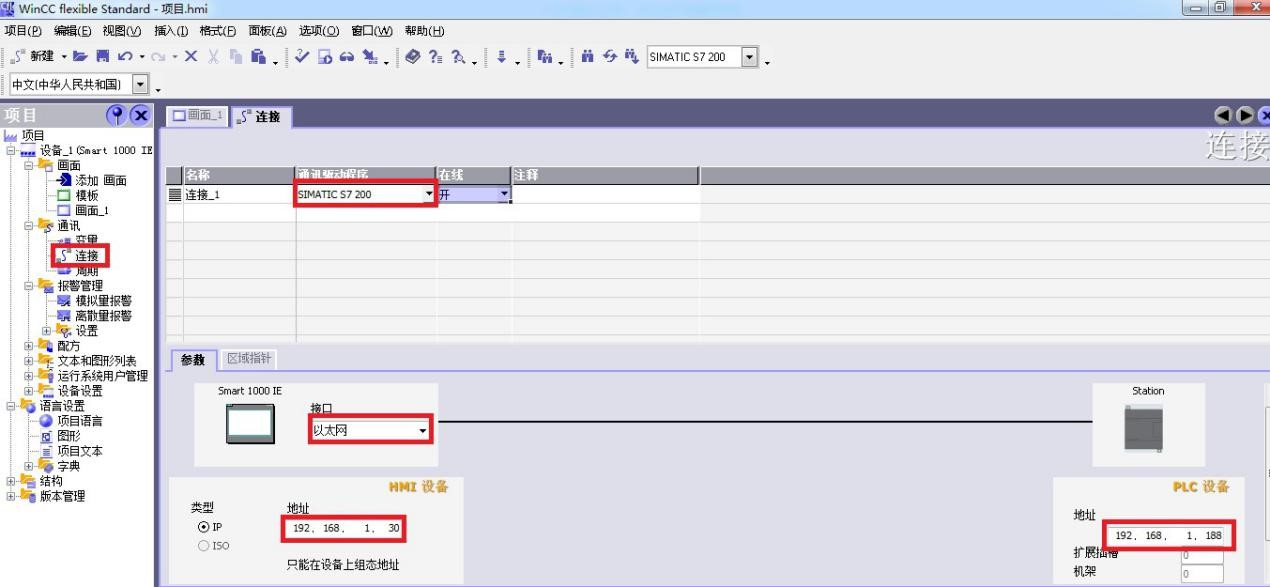

2. 双击【连接】，新建通讯连接，在【通讯设备通讯】中选择 SIMATIC S7 200，【接口】选择以太网，HMI设备—【地址】输入触摸屏的 IP 地址，PLC 设备—【地址】输入模块的 IP 地址；

3. 建立变量

SmartIE 触摸屏通过以太网模块，可访问 S7300 的 DB1 数据块、M 区、Q 区、I 区。

注意：软件中新建的变量与 PLC 的数据区对应关系：

V 区对应 S7300 的 DB1 数据块； M 区对应 S7300 的 M 区；

Q 区对应 S7300 的 Q 区；  I 区对应 S7300 的 I 区；

这里的 VW0 对应 S7300 的 DB1.DBW0。
