西门子PLC S7300与KEPWARE OPC实现以太网通讯解决方案，众所周智KepwareOPC采用的是先进的驱动程序插件式结构，可以对很多种数据统一访问，非常方便。KepwareOPC通过以太网连接西门子S7300、S7400等系列PLC，MPI-ETH-YC01以太网通讯模块为PLC提供以太网通讯接口。通过OPC采集现场设备的实时生产和监控数据。

远创智控MPI-ETH-YC01以太网通讯处理器用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行以太网通讯。

第一、设备连接方法

1、将MPI-ETH-YC01以太网通讯模块九针口插至西门子S7300的MPI口上，即插即用方式连接。如下图

2、将MPI-ETH-YC01以太网通讯模块接入局域网，与装有OPC上位机电脑在同一个通讯网段中。

3、安装MPI-ETH-YC01以太网通讯模块自带的驱动程序和调式软件。

MPI-ETH-YC01模块连接S7300

 西门子 S7-300/400 通过以太网模块连接 KepWare OPC，可以采用西门子 S7TCP 驱动。

第二、  添加通道

1）、打开 Kepware OPC Configuration，增加一个通道，填入通道名称，点击【下一步】；

2）、选择【Siemens TCP/IP Ethernet】驱动，点击【下一步】；

3）、【Network Adapter】选择计算机网卡；

4）、根据需要选择模式（可默认），完成通道参数设置；

第三、  添加设备

1）、增加设备，填入设备名称，点击【下一步】；

 2）、【Device model】选择 S7-300，下一步；

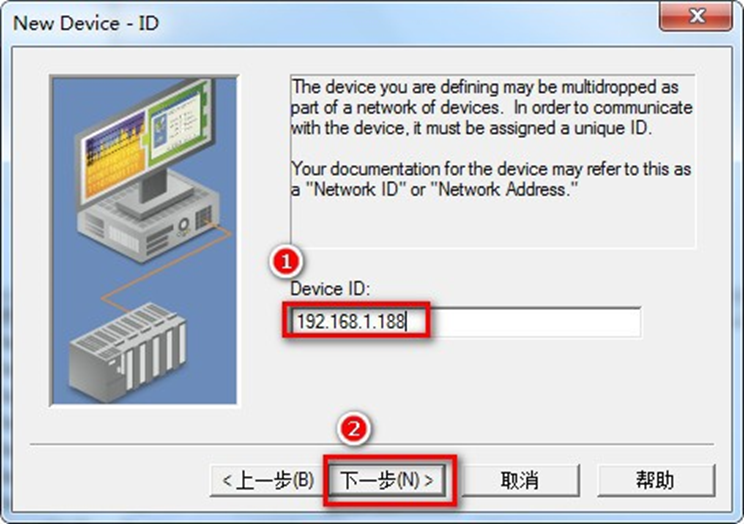

3）、【Device ID】填入模块的 IP 地址，下一步；

4）、其他参数可以默认，完成设备设置。

 第四、  添加变量

1）、按下图单击框①，弹出 Tag Properties 窗口，在框②设置变量，点击框③的? 选择变量，单击√  ，然后点击确定；

第五、  变量测试

1）、 在 OPC 客户端验证通讯。
