远创智控(北京）科技有限研发的远创智控ETH-YC模块，以太网通讯模块型号有MPI-ETH-YC01和PPI-ETH-YC01，适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择，直通型的九针母口，可以连西门子和Proface触摸屏和主站，桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。西门子S7-300/S7-400与昆仑通态MCGS实现以太网通讯MPI转以太网

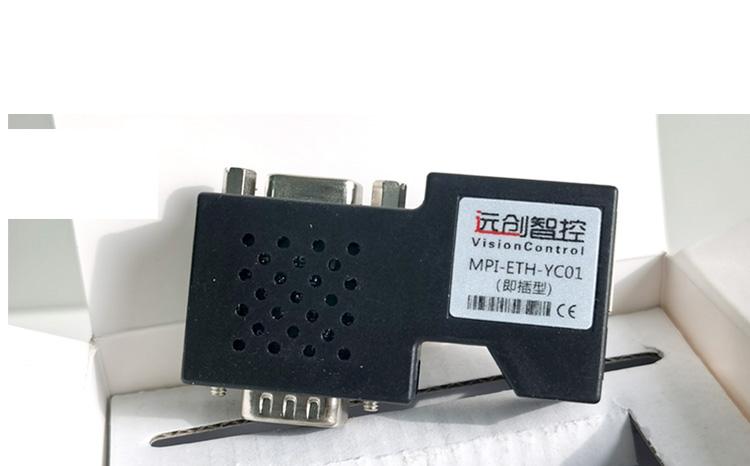

MPI-ETH-YC01模块连接S7300

西门子 S7-300/400 采用转以太网模块连接 MCGS，可以采用：S7TCP 驱动。

一．采用 S7TCP 驱动

1、打开昆仑通态 MCGS 组态环境——设备窗口，在设备管理器中选择【PLC-西门子-S7CP343&443TCP-西门子 CP443-1 以太网模块】；

2、在设备属性设置中，将计算机的 IP 地址填入【本地 IP 地址】，模块的 IP 地址填入【远端 IP地址】，【远端端口号】填入 102；

3、点击【设置设备内部属性】，弹出设置窗口，点击【增加通道】进行变量的新建；

4、新建变量后点击“快速连接变量”，再点击“启动设备调试”，进行变量的监视。西门子S7-300/S7-400与昆仑通态MCGS实现以太网通讯MPI转以太网
