西门子 S7-200 与昆仑通态MCGS进得以太网通讯的技巧
点击:3632发布时间:2021-05-12

PPI官网产品展示图600450

        远创智控(北京)科技有限研发的远创智控ETH-YC模块,以太网通讯模块型号有MPI-ETH-YC01PPI-ETH-YC01,适用于西门子S7-200/S7-300/S7-400SMART S7-200、西门子数控840D840DSL、合信、亿维PLCPPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART S7-1200/1500S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择,直通型的九针母口,可以连西门子和Proface触摸屏和主站,桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。PLC转以太网可以连非西门子触摸屏,如昆仑通态、威纶、台达、步科等。西门子 S7-200 与昆仑通态MCGS进得以太网通讯的技巧


PPI-ETH-YC01 模块 MCGS 通讯

一. 连接 S7200

西门子 S7-200 通过模块连接 MCGS,可以采用:西门子 S7TCP 驱动。

1、打开昆仑通态 MCGS 组态环境——设备窗口,选择【PLC-西门子-S7CP243_1TCP】;

0001

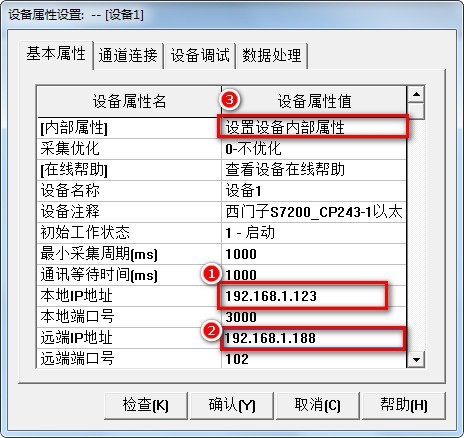

2、在设备属性设置中,将计算机的 IP 地址填入【本地 IP 地址】,模块的 IP 地址填入【远端 IP地址】,【远端端口号】填入 102;PPI转以太网通讯

0002



3.点击【设置设备内部属性】进行变量的新建;

0003

4、新建变量后点击【快速连接变量】;

0004



5、 再点击【设备调试】,进行变量的监视;

0005
