西门子 S7-300与 WINCC实现以太网通讯小技巧
点击:2491发布时间:2021-04-26

MPI官网产品展示图600450

远创智控(北京)科技有限研发的远创智控ETH-YC模块,型号有MPI-ETH-YC01和PPI-ETH-YC01,适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS以太网以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择,直通型的九针母口,可以连西门子和Proface触摸屏和主站,桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。以太网通讯模块可以连非西门子触摸屏,如昆仑通态、威纶、台达、步科等。西门子 S7-300与 WINCC实现以太网通讯小技巧

MPI-2


MPI-ETH-YC01模块连接S7300配置方法

西门子S7-300/400 采用模块 连接WINCC,可以采用:WINCC的TCP驱动。

采用 WINCC 自带的TCP/IP 驱动


1新建 WINCC 项目,选中项目的【变量管理】,点击鼠标右击,选择快捷菜单【添加新的驱动程序】,在弹出的对话框中选择【SIMATIC S7 PROTOCOL SUITE】;

 001

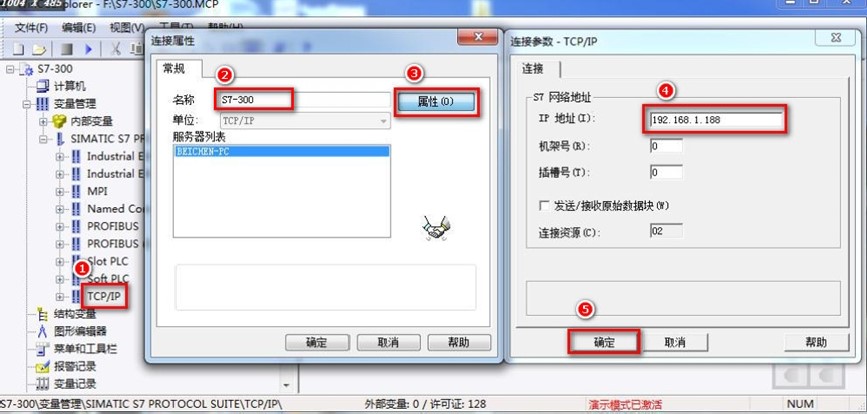

2右击【TCP/IP】,选择【新驱动程序的链接】。在弹出的连接属性对话框输入连接名字,点击【属性】按钮,在弹出的属性对话框中的【IP 地址】设置为模块的 IP 地址;

002

3、 右击【TCP/IP】,选择【系统参数】,在【单元】属性页中的【逻辑设备名称】设置为“TCP/IP->(计算机网卡)”。

注意:不要选带 auto 的网卡。

 003


技术支持:13911224111(兼微信)李工
