车间设备联网与MES系统——解决方案

中国制造业正面临技术升级的关键时刻，无论是机器换人、两化融合、智能制造、还是未来将实现“工业4.0”和“中国制造2025”，目前市场项目实施的关键是：MES系统+车间设备联网。“车间设备联网”是实现工厂“两化融合“的关键，可保证自动化层实时在线数据进入MES/ERP管理层。MES是实现车间级数字化管理的功能软件，MES与AI及互联网、云计算技术的融合是未来工厂智能制造的技术基础。

远创专注于多协议设备互连，将各种PLC、数控、机器人间接到车间以太网，为MES提供底层设备信息。右图源于是一个真实工厂MES的连网项目。

▼1号设备S7-300留有MPI接口通过SG网关连通到以太网。

▼2号设备S7-200留有PPI接口通过SG网关连通到以太网。

▼3号设备S7-200留有DP从站接口通过远创ETH/DP主站网关连通到以太网。

▼4号设备S7-300留有DP主站接口通过远创ETH/DP从站网关连通到以太网。

▼5号设备S7-200留有MODBUS/485串口通过SG网关连通到以太网。

▼6号设备OMRON/PLC留有HOSTLINK协议串口通过SG网关连通到以太网。

▼7号设备三菱PLC留有串口通过SG网关连通到以太网。

▼8号X厂家数控系统留有串口通过SG网关连通到以太网。

▼9号Y厂家机器人，留有串口通过SG网关连通到以太网。

▼10号设备是现场零散DI、AI采集，通过EIO-L以太网IO采集模块集成到以太网。

车间ERP与制造执行系统DS-MES是针对企业产品制造现场，面向车间的执行管理层面，提供一套简洁易行的实用型制造管理套件。DS-MES在ERP与MES系统的开发应用实践中提取出的制造工厂需求共性，它基于--MES标准应用功能包组合，用独特的技术方式，倡导更加易用和有效的企业信息系统应用特色。

DS-MES是一套工厂生产管理系统，采用先进的C/S架构，具有快速部署、快速见效、自动化程度高的特点。它可将位于上层的ERP计划管理系统与底层的工业设备操作之间的信息链打通，通过多种数据终端呈现方式对制造现场的计划安排、指令下达、过程控制和数据采集进行实时调度，满足用户可实时察看和控制现场、减少过程错误、提高工作效率、持续改进制造过程的要求，实现精益制造和追溯管理。

DS-MES面向中小制造企业，及ERP与MES一体，尤其适合组装、机加类工艺，如电子、机器制造、电器制造、家电等行业。可实现：生产管理精细化、生产执行可视化、生产过程可控、与现有系统可集成。

车间生产设备组网设备——网关

多协议串口WIFI网关

远创“SG-WU系列多协议串口WIFI网关”是采用WIFI传输技术的多协议以太网，用于局域网。

特点：用于车间以太网布线不方便条件下的生产设备组网，为车间MES系统搭建底层设备信息平台提供技术方案。

产品详情请联系客服

WIFI IO采集模块

远创“EIO-W系列WIFI IO采集模块”, 是采用WIFI传输技术的以太网IO采集模块。用于车间以太网布线不方便条件下的生产设备IO采集，为传输线和孤立、单机小型设备生产状态采集，现场信息传送到以太网提供解决方案。

特点：8DI/8DO、8AI/8DI;工业级设计; 支持MODBUS/TCP或定制协议。

产品详情请联系客服

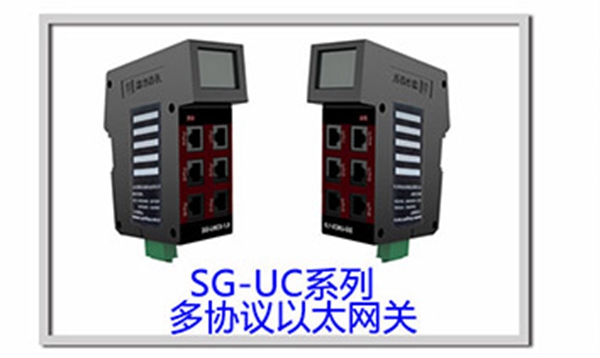

多协议串口以太网关

远创“SG-UC系列多协议以太网关”为车间级多协议生产设备组网，为车间MES系统搭建底层设备信息平台提供技术方案。SG网关可将为各种协议的小型PLC(欧姆龙、三菱、台达、S7-200等)、测量仪表 (基于RS232/485、CN2.0A/B的自由协议、PROFIBUS-DP从站)、数控系统、机械手接入车间以太网。

特点：内置多协议库(含MPI,PPI,HOSTLINK等)，开放LUA脚本开发品平台，2~6串口适应海量仪表信息集成，如电力监控行业。工业级设计，以太网接口单/双RJ45,交换机模式可做菊花链连接，支持MODBUS/TCP或定制协议。

以太网IO采集模块

远创“EIO-L系列以太网IO采集模块”，用于车间生产设备IO采集，为传输线和孤立、单机小型设备生产状态采集，现场信息传送到以太网提供解决方案。

特点：8DI/8DO、8AI/8DI;工业级设计;以太网接口单/双RJ45,交换机模式可做菊花链连接，支持MODBUS/TCP或定制协议
