产品名称：Modbus TCP转Profibus-DP网关

型号：YC-ETHPB-001

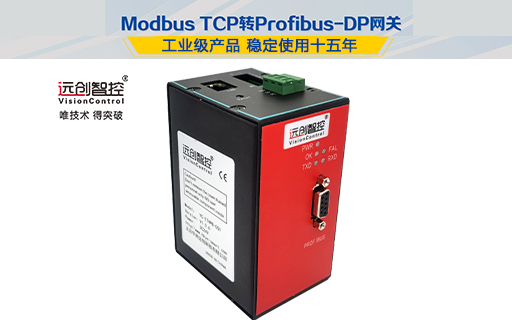

产品实拍图：

一、简介：以太网MODBUS TCP转PROFIBUS-DP网关是华科远创研发的一款针对 MODBUS TCP接口设备接入PROFIBUS总线的协议转换网关。在实现MODBUS TCP转PROFIBUS协议转换过程中，该网关配置简单灵活，运行十分稳定，实现了MODBUS TCP转PROFIBUS的功能。

二、▼应用广泛：凡可以做为MODBUS TCP/IP客户端的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。产品(YC-ETHPB-001)在PROFIBUS一侧只做PROFIBUS的 从站;在MODBUS TCP/IP一侧即可做MODBUS服务端。

▼应用简单：用户不用了解PROFIBUS和MODBUS技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。

▼透明通信：用户可以依照PROFIBUS通信数据区和MODBUS通信数据区的映射关系，实现PROFIBUS到MODBUS之间的数据透明通信。

三、技术指标

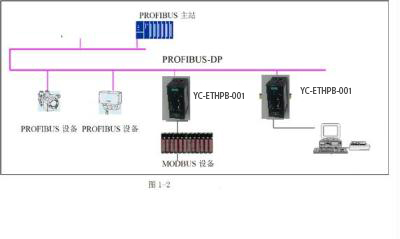

四、1、 YC-ETHPB-001接口在PROFIBUS侧是一个PROFIBUS-DP从站，在MODBUS TCP/IP一侧是服务端;接口通过PROFIBUS通信数据区和MODBUS数据区的数据映射实现PROFIBUS和MODBUS的数据透明通信，如图1-2：

上图1-2中，网关 YC-ETHPB-001在PROFIBUS一侧是DP从站，在MODBUS设备一侧是服务端，通过以太网接口连接到MODBUS设备上。

2、 YC-ETHPB-001作为MODUBUS服务端，支持03H、04H、05H、06H、0F、10H号能;

3、PROFIBUS-DP/V0协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3部分：

PROFIBUS规范;

4、PROFIBUS-DP从站，波特率自适应，大波特率12M;

5、PROFIBUS 输入/输出数量可自由设定，大PROFIBUS输入/输出：

① Input Bytes + Output Bytes ≤232Bytes

② Max Input Bytes ≤224Bytes

③ Max Output Bytes ≤224Bytes

6、MODUBUS协议接口是标准以太网接口。

7、供电：24VDC(±25%)，大功率3.5W;

8、工作环境温度：-25～55℃, 湿度≤95%;⑾ 安装：35mm导轨;

9、防护等级：IP20;
