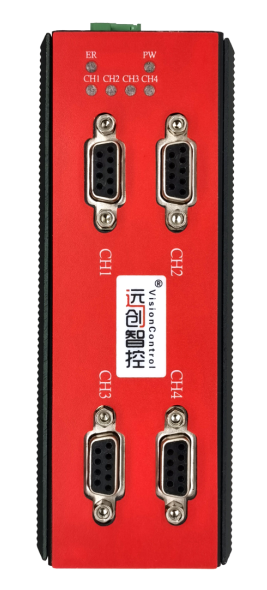

Profibus-DPHUB Profi-CTR-001/四路

产品功能

远创智控 Profi-CTR-001/四路是一款集成中继、电气隔离、拓扑转换功能的工业专用 PROFIBUS 集线器，针对 PROFIBUS-DP 现场总线组网痛点开发，打破传统总线型布线限制，可快速搭建树形、混合型网络结构，兼顾信号放大延长、网段故障隔离、站点扩容多重作用，适配各类自动化产线总线改造场景。

传统 PROFIBUS 采用标准 RS485 总线拓扑，单网段最多接入 32 个站点，电缆长度受波特率严格限制，分支布线极易出现通讯不稳定问题。本设备六路 DB9 PROFIBUS 接口相互独立，每个通道等效独立中继单元，单路可拓展 31 个从站，整机配合多级级连可实现全网络 126 个站点全覆盖。设备支持分级扩展，波特率 187.5K 及以上时最多 3 级级连，低于 187.5K 可实现 5 级级连，低速率场景下总传输距离可达3至4公里，大幅突破原生总线距离限制。

各接口段之间具备电气隔离特性，某一路网段发生短路、断线、接地故障时，不会影响其余通道正常通讯，极大降低现场故障停机风险。设备为纯物理层转发设备，无需 PLC 主站配置，无 GSD 文件，支持 9.6Kbps 至 12Mbps 全档位波特率自适应，无需拨码或软件调试，即插即用。物理层完全透明传输，兼容 PROFIBUS-DP V0/V1/V2 全版本协议，同时适配 PROFIsafe 安全总线、冗余通讯、多主站交互，也可兼容 Modbus 等其他 RS485 类现场总线。六路接口无主从区分，主站、从站可任意接入任意通道，通道自动适配终端与非终端节点，布线灵活度大幅提升。

技术参数

一、总线接口

1. PROFIBUS 接口：6 路 DB9 孔型接口

2. 波特率自适应：9.6Kbit/s~12Mbit/s，无需拨码、软件设置

二、供电参数

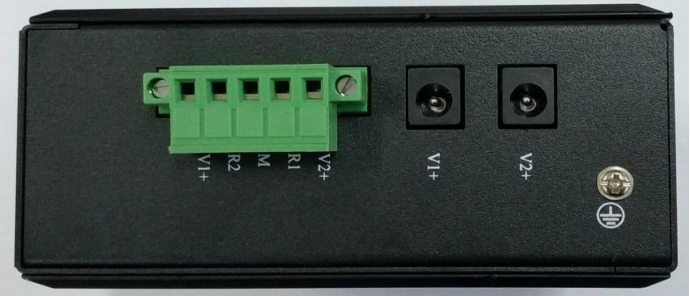

Profi-CTR-001 电源接线图

1. 工作供电电压：18~30VDC

2. 可选供电输入：7-24V/2A

3. 功耗：最大 250mA

4. 供电形式：2.1mm 电源插头、接线端子双接口；支持双路 V1+、V2 + 冗余供电，单路也可独立使用

5. 告警输出：R1、R2 故障继电器端口，设备故障时继电器闭合，正常运行断开

三、组网性能参数

1. 单通道扩展：每个接口为独立中继段，单段最多外接 31 个站点

2. 整机最大站点容量：整套网络最多 126 个站点

3. 设备级连规则：波特率≥187.5K，最多 3 级级连；波特率＜187.5K，最多 5 级级连

4. 网段隔离：六路接口段电气相互隔离，单段短路、断线不影响其他网段

四、物理结构与安装

1. 外形尺寸：宽 204mm × 高 146mm × 厚 40mm

2. 安装方式：35mm 标准 DIN 导轨安装

3. 整机重量：约 740g

4. 防护等级：IP40

五、环境温湿度

1. 工作温度：-20℃ ~ +55℃

2. 工作湿度：95% RH（无凝露）

3. 存储温度：-30℃ ~ +70℃

六、协议兼容特性

1. 设备层级：纯物理层转发设备，无 GSD 文件，无需主站配置

2. 兼容协议：PROFIBUS-DP V0/V1/V2、PROFIsafe、冗余通讯、多主站通信；兼容 Modbus 等 RS485 类现场总线

3. 接口通用性：六路接口不分主站 / 从站、不分终端 / 非终端节点，任意接口均可接主站、从站设备

七、诊断功能

面板 LED 指示灯实时监测各网段通讯运行状态，可快速定位总线断线、短路、通讯异常故障。
