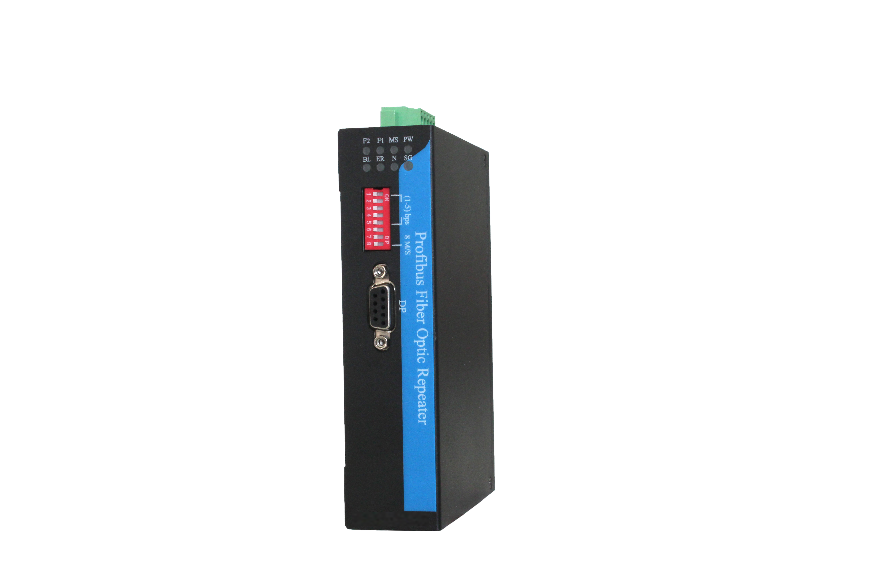

环网式Profibus DP 转光纤

型号：YC-DP-Fiber-DN

一、功能概述

远创智控YC-DP-Fiber-DN是将电缆接口的Profibus 总线转为光纤通信的模块 ，可以延长Profibus通信距离，达到20公里。模块光纤通信可以总线式或环网式布线。最高传输速率为12Mbps，速率自适应。光纤接口FC\SC\ST 任选。采用光纤环网式布线相对于总线式布线具有较高的通信可靠性。环网式布线，当有某处光纤断开时，各profibus节点仍能正常通信。总线式布线，当某处光纤断开时，某些profibus节点会掉线，可靠性低。由于采用光纤传输介质，可以在雷电、浪涌、电磁干扰等恶劣的工业环境下安全、高速、长距离通讯。

二、使用方法、指示灯状态

1、指示灯

2、继电器

告警继电器：当光猫未通电或者光纤链路断开时继电器闭合报警，正常运行状态继 电器断开。

参数如下，AC250V/3A，DC30V/3A 。

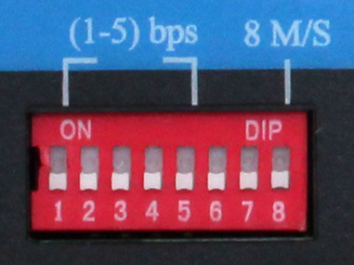

3、拨码开关

8 位拨码开关，1-7位保留未使用。第8位表示模块主从模式切换，拨到ON 表示模块为主模块 (一个光纤环网中只能有一个模块为主，其他需为从模块)

4、接线

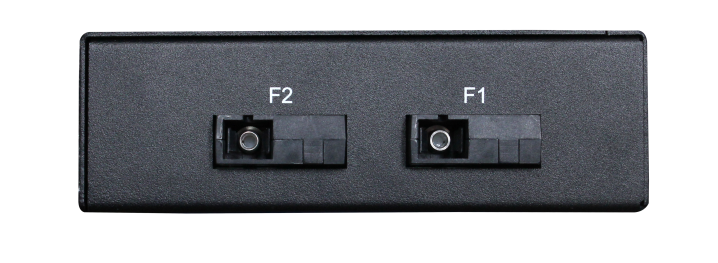

光纤接口：F1/F2为光纤插口。DP口：插DP端子接口

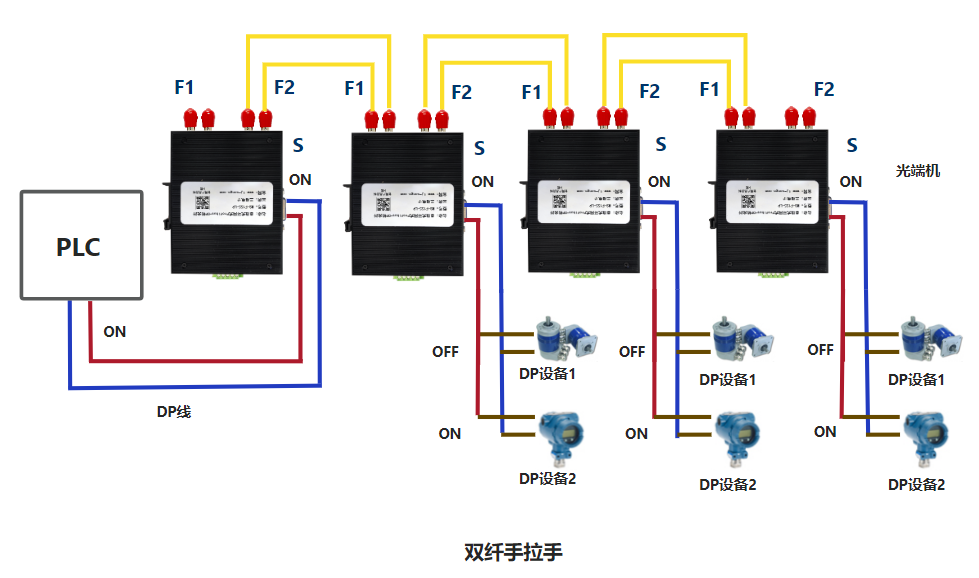

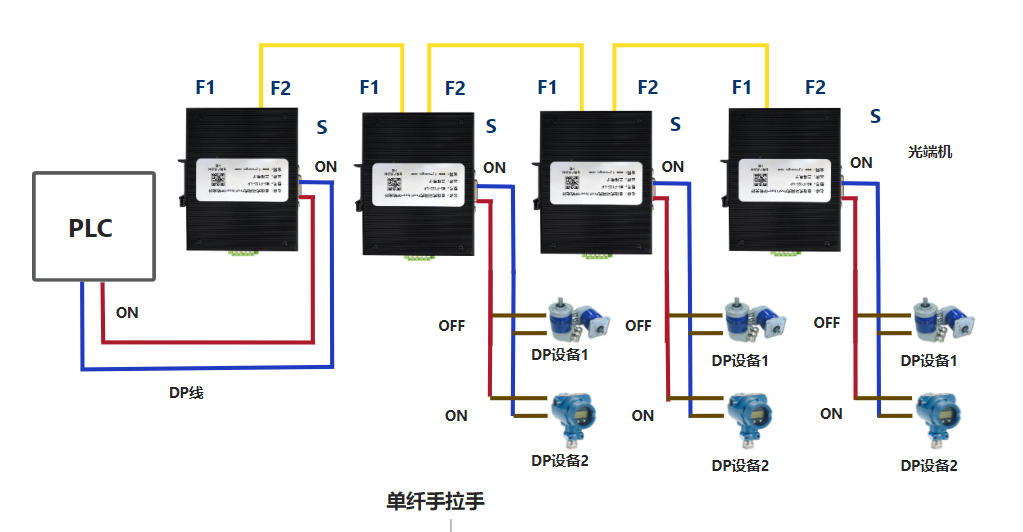

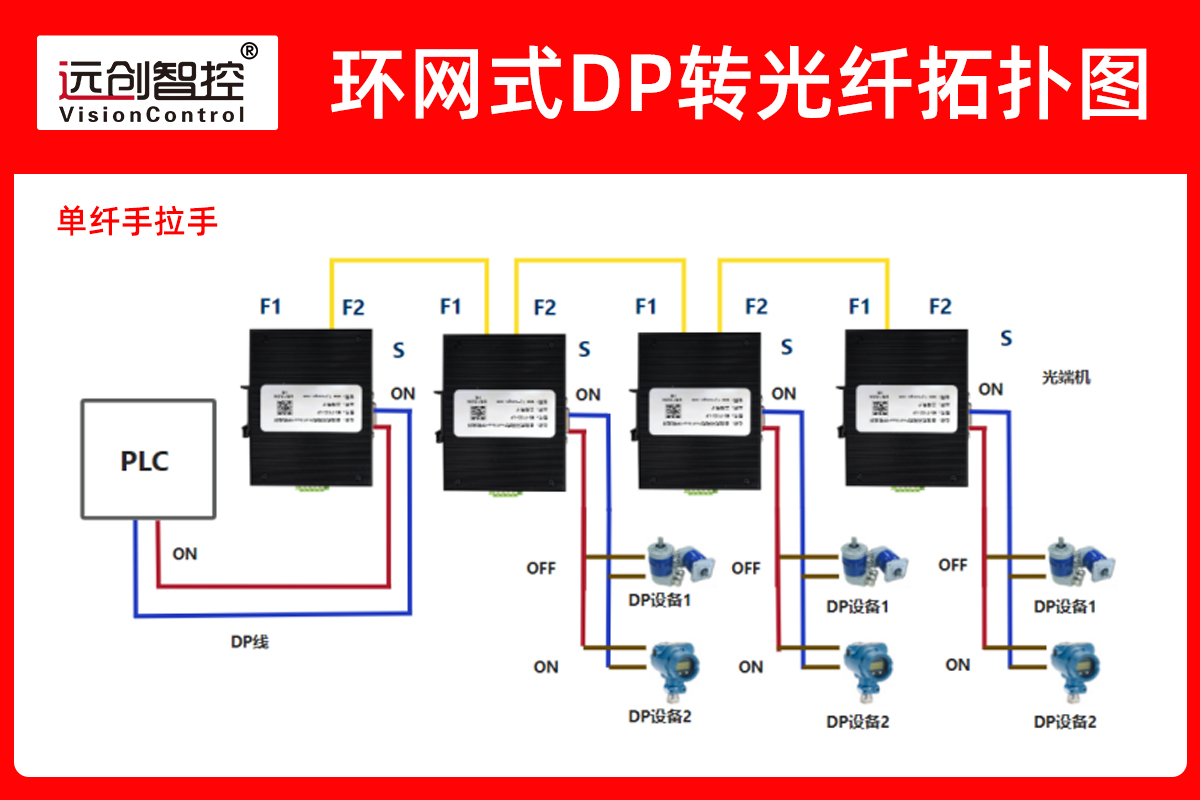

（1）光纤连线方式：串接手拉手

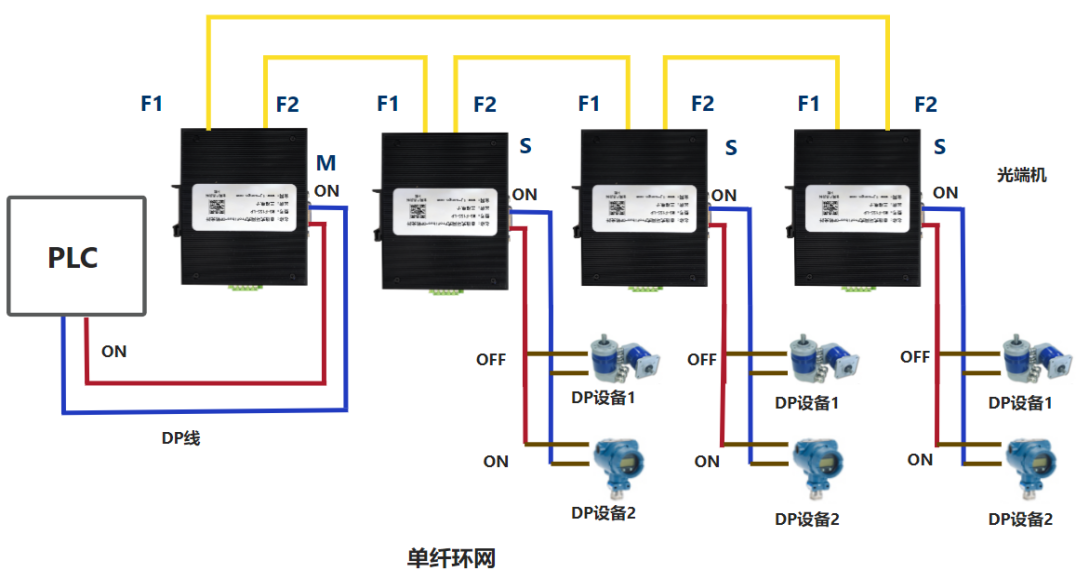

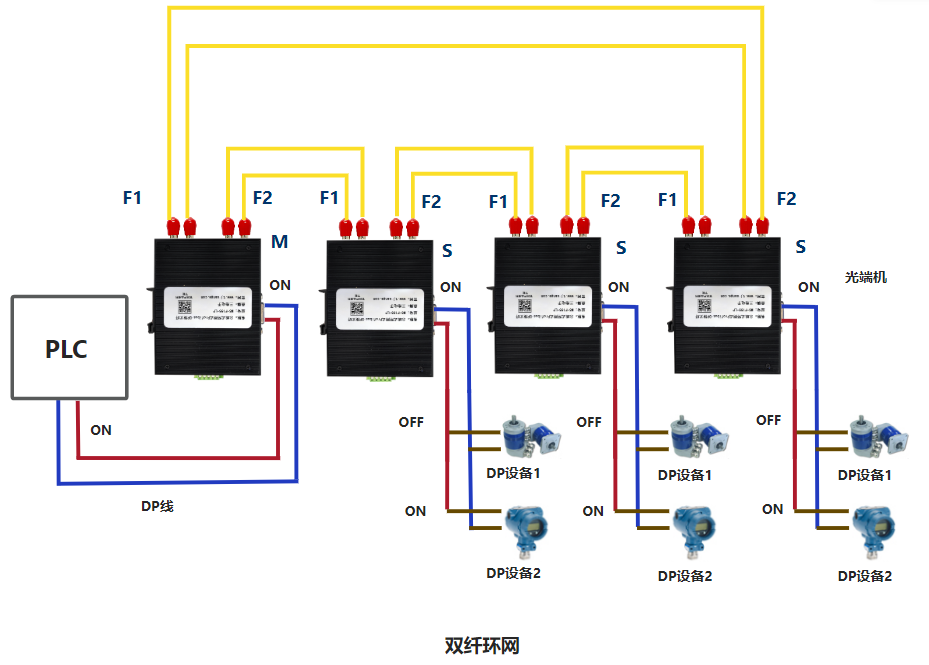

（2）光纤连线方式：环网

注意事项

DP头的ON和off要拨对，拨码方式参考上图：

①光端机侧拨到 ON ：光端机要 IN 线进去DP头，DP头拨到ON；

②光端机两侧连接的设备拨码：距离光端机终端侧的PLC的DP头拨到 ON ，中间部分PLC的DP头拨到OFF，若光端机侧只连接了一台PLC，那么此PLC的DP头拨到ON；

③点对点和手拉手布线状态下M/S 主站拨到S ，从站拨到S ；

④环网里面第一个是主，拨到M；其余是从，拨到S 。

5、供电

电源：9-24V/2A

 防护：IP40

安装：导轨。

光口：单、多模可选，单、双纤可选，SC、FC、ST 光口可选。

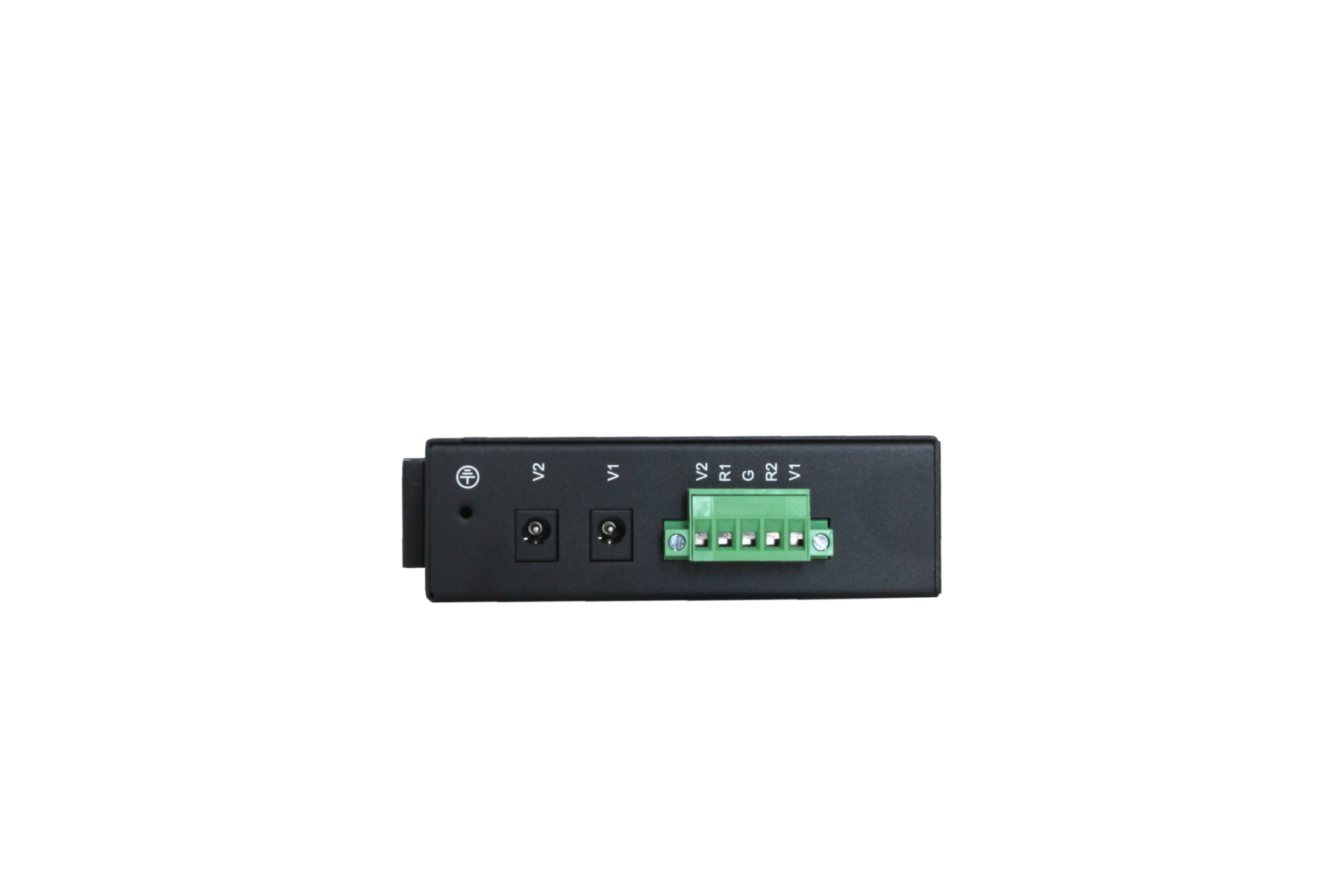

供电方式：可以选择使用2.1mm 电源插头接口或者接线端子接口供电。双电源冗余，可只接一个24V 电源，或接两路24V做冗余供电。

三、外壳尺寸

长143mm（不含端子），宽110mm ，高度34mm
