CC-Link转Modbus-TCP网络协议的转换非常重要，而远创智控YC-CCLK-TCP协议转换网关数据格式转换精度极高，各类数据皆能精准转换，为工业数据交互筑牢根基。强大的数据处理能力让其在海量工业数据冲击下，仍能迅速处理并及时传递信息，高效搭建数据传输通道。操作界面简洁明了，新手可快速上手，老手能高效操作。丰富的参数设置，涵盖波特率、数据位长度、校验方式等，能依据不同工业场景灵活调整，适配各类复杂工况。配置流程清晰流畅，使用者能迅速完成配置，大幅提升工作效率。电气性能方面，工作电压稳定、功耗低且电磁兼容性佳，既保障供电稳定，又实现经济节能，为工业网络的稳定运行奠定坚实的电气基础。该网关以众多优势，助力工业网络迈向智能化与高效化，护航工业生产高效运转。

一，设备主要功能

远创智控YC-CCLK-TCP型网关是自主研发的一款CC-Link从站功能的通讯网关。该产品主要功能是将各种Modbus TCP设备接入到CC-Link总线中,连接到CC-Link总线中做为从站使用，连接Modbus TCP总线中做为主站或从站使用。

应用广泛：本产品应用于支持Modbus TCP接口的上位机、仪表、变频器、扫码枪等等。在工业自动化领域，尤其是在需要实现不同品牌、不同协议设备之间互操作的场景中，这种转换具有重要意义。例如，在生产线控制方面，可能存在使用Modbus TCP协议的传感器和执行器，而控制系统采用CC-Link从站协议，通过转换网关可以实现无缝对接，提高生产效率和精度。

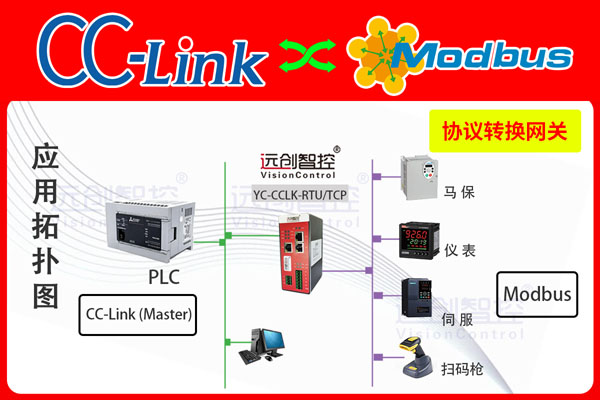

二，典型应用拓扑图

三，设备技术参数

网关的CC-Link接口做为从站工作。

最大支持输入输出各48字节 。

波特率支持：156K、625K、2.5M、5M、10M可选。

网关的Modbus TCP接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

网关作为Modbus TCP主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

最大可以开通8个通道，连接8个Modbus TCP从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

支持02H、04H、0FH、10H号功能。

作为Modbus TCP从站，端口号支持501~504。

四，配置方法

1、使用GW Modbus Bulider 软件设置网关的CC-Link参数。

2、在三菱的主站软件GX WORKS2上配置网关。

3、使用GW Modbus Bulider软件配置网关的ModBus TCP报文。

4、使用TCP Conf8配置软件配置网关的ModBus TCP网口。

5、供电后YC-CCLK-TCP开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

CC-Link转Modbus-TCP现场总线协议转换网关，暂时就介绍到这里。倘若您期望深入探究其可靠性等详细信息，随时与我们取得联系，我们定会详尽解答您的各类疑问。在工业自动化的舞台上，此网关扮演着举足轻重的角色。其稳定性和可靠性值得信赖，能以高效的方式实现不同总线协议的转换与无缝对接，为数据的快速、稳定传输保驾护航，犹如在孤立的数据板块之间架起坚实的通途，保障数据交互的流畅性。无论您是经验丰富的行业翘楚，还是初出茅庐的新手，我们都热忱地期待与您交流互动，携手在工业自动化的技术浪潮中奋进。让我们共同开启这场魅力非凡的技术探索之旅，深度发掘网关的潜在价值，直面机遇与挑战，在交流中为行业增添新的动力，助力工业自动化攀登新的高峰，以智慧的交融催生创新的火花，全力攻克关键技术壁垒，共同勾勒工业自动化的灿烂前景。
