产品介绍：

PPI-ETH-YC01/YC02用于西门子PPI-ETH/SMART PPI-ETH PLC的以太网数据采集，非常方便构建生产管理系统。

该以太网通讯处理器不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

该以太网通讯处理器支持工控领域内绝大多数SCADA软件，支持西门子S7TCP以太网协议和ModbusTCP协议。

PPI-ETH-YC01/YC02典型应用：

型号分类：

PPI-ETH-YC01直通型：扩展的DSUB 9针母口，可以连西门子触摸屏、多主站电缆、通讯板卡;

PPI-ETH-YC02桥接型：扩展的DSUB 9针母口，可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

PPI-ETH-YC01/YC02产品功能：

1、支持多主站通讯，扩展口可以连触摸屏或其他主站。

2、通过WEB服务器或配置诊断工具PPI-ETH均可对设备进行参数设置和运行诊断。

3、波特率9.6Kbps~187.5Kbps自适应。

4、直接安装在PLC的PPI通讯口或者EM277的通讯口上，无需外接电源。

5、支持西门子S7以太网通讯驱动，包括MicroWIN，支持WinCC以TCP/IP方式直连PPI-ETH。

6、用户可以按照ETH-S7200协议采用高级语言编程(如VB、VC、C#等)，实现与PPI-ETH的数据通讯，方便开发生产管理系统。

7、免费提供ETH-S720OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。

8、集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至PPI-ETH寄存器。

9、可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。

10、支持用户侧通过以太网实现固件更新，一次购买，永久升级。

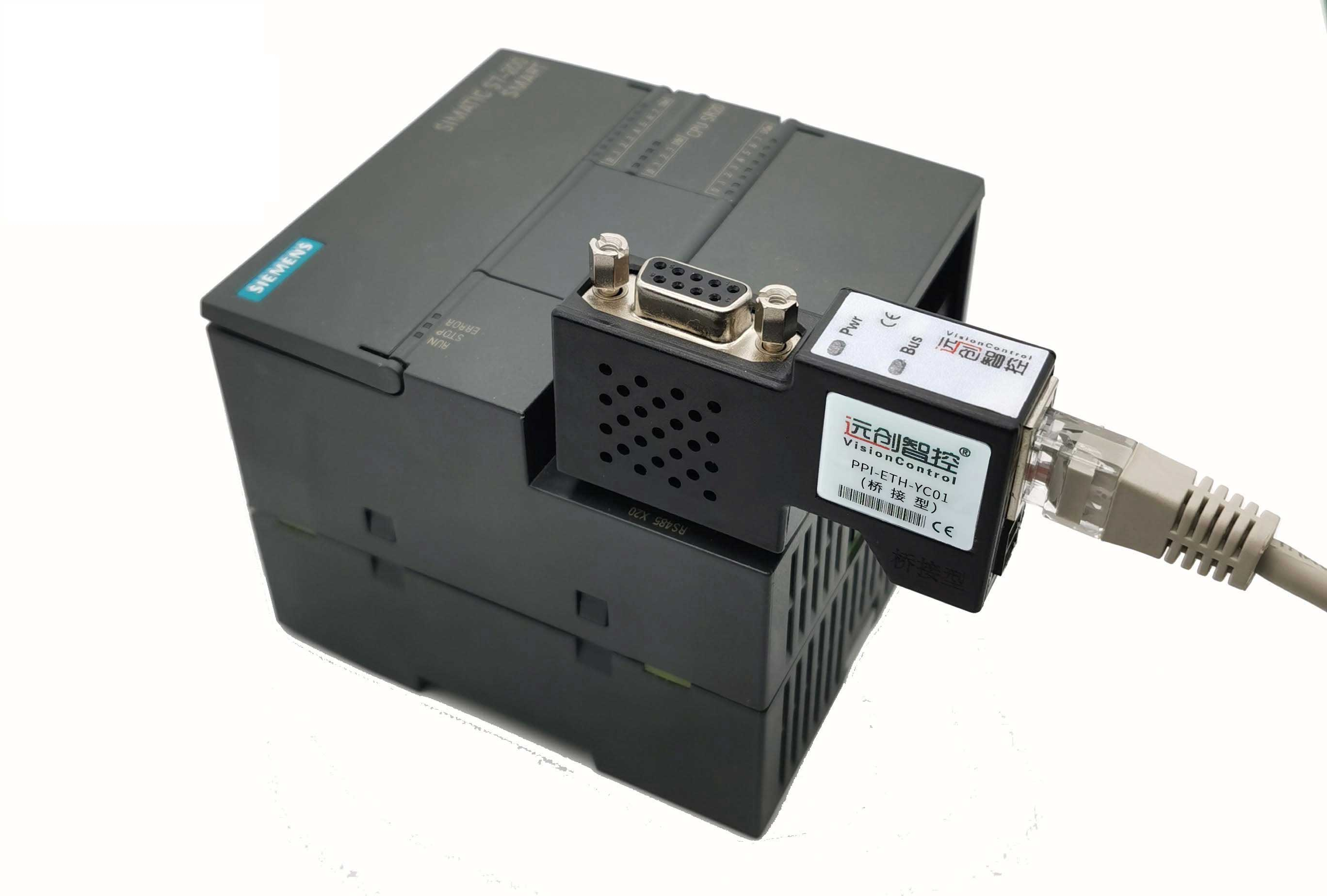

PPI-ETH-YC01/YC02模块安装：

技术参数：
