实现EtherCAT转TCP/IP两种网络协议的互联互通意义重大。远创智控YC-ECT-TCPIP协议网关成功破解了这一难题。该网关可以高效地转换不同的协议，为用户带来便捷、高效的体验，帮助企业提升生产效率与智能化水平。本文将深入剖析该设备的主要功能、技术参数、性能优势以及配置方法，为用户全面了解这一创新产品提供详尽参考，推动企业在智能化转型之路上稳步前行。该网关的问世为工业智能化发展注入了新活力，连接起不同协议的世界，开启工业自动化新征程，成为企业智能化升级的有力支撑，为工业智能化发展带来新机遇。

一，产品主要功能

远创智控YC-ECT-TCPIP是一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和TCPIP自由协议网络连接起来。

远创智控YC-ECT-TCPIP网关连接到EtherCAT总线中作为从站使用，连接到TCPIP自由协议总线中作为主站或从站使用。

远创智控YC-ECT-TCPIP将基于TCPIP自由协议的设备集成连接到EtherCAT控制系统中，而不需要对设备进行任何更改。只需连接，配置，它就完成了。网关执行智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherCAT主PLC/控制器。

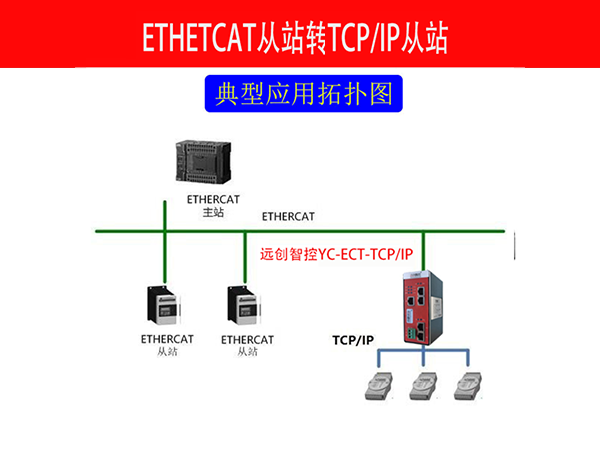

二，典型应用拓扑图

三，技术指标

1、EtherCAT技术参数

● 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

● 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

2、TCP/IP技术参数

● 网关的TCP/IP接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

● 网关作为TCP/IP主站，支持01H、02H、03H、04H、05H、06H、OFH、10H号功能。

● 网关作为TCP/IP主站，最大可以开通8个通道，连接8个TCP/IP从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

● 网关作为TCP/IP从站，支持02H、04H、OFH、10H号功能。

● 网关作为TCP/IP从站，端口号支持501~504。

电气参数

● 电源电压：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃， 湿度≤95%

● 外形尺寸：50mm(宽)×126mm(高)×94mm(厚);

● 安装方式：35mm导轨;

● 防护等级：IP20;

● 重量：约500g。

全文总结：

EtherCAT转TCP/IP总线协议网关的讲解至此告一段落。不知这篇技术文档是否对您有所帮助?如果想要了解更多相关知识，随时与我们联系，我们将以十足的耐心为您答疑解惑。文中这款网关在工业自动化领域有着重大意义，它能够实现不同总线协议的高效转换。无论您是专业工程师还是技术爱好者，我们都热忱期盼与您交流探讨。让我们携手共进，探索更多先进技术，为推动行业发展贡献各自的力量，开启工业自动化的崭新篇章，共同创造美好的未来，在工业智能化的道路上不断前行，绽放出更加绚烂的光彩。
