工业自动化领域中，实现EtherCAT转Profibus两种网络协议的互联互通非常重要。远创智控YC-DP-ECT协议网关成功攻克了这一难题。该网关能够高效地转换不同协议，为用户带来便捷、高效的体验，助力企业提升生产效率与智能化水平。本文作者将深入探究该设备的主要功能、技术参数、性能优势以及配置方法，为用户全面了解这一创新产品提供详尽参考，推动企业在智能化转型的道路上稳步迈进。此网关的出现为工业智能化发展注入了新的活力，连接起不同协议的世界，开启工业自动化的新征程，成为企业智能化升级的有力支撑，为工业智能化发展带来新的机遇。

一，设备主要功能

远创智控YC-DP-ECT是自主研发的一款Profibus从站功能的通讯网关。该产品主要功能是将EtherCAT设备接入到Profibus网络中，连接到Profibus总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

应用广泛：本产品应用于支持EtherCAT接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。在汽车制造行业，先进的自动化生产线往往融合了多种不同协议的设备。例如，车身焊接机器人可能采用EtherCAT从站协议，而生产线上的物料输送系统则基于Profibus从站协议。通过这种网关，可以实现两者的无缝对接，确保整个生产流程的顺畅和高效。

二，典型应用拓扑图

三，设备技术参数

网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线

网关做为Profibus网络从站，支持的波特率：9.6Kbps~12Mbps。

支持的数据长度：输入≤244 字节，输出≤244字节，输入+输出≤488 字节。

网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙等厂家的PLC。

带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

四，配置方法

1、使用GW Modbus Builder软件设置网关的EtherCAT数据长度。

2、在EtherCAT主站软件上配置网关。

3、在Profibus主站软件上配置网关。

4、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

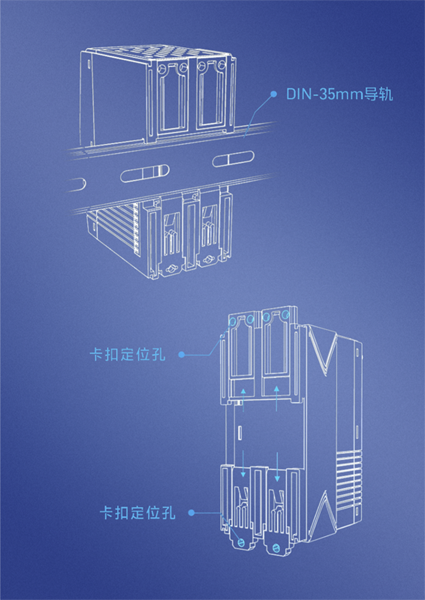

六，导轨安装图

全文总结：

EtherCAT转Profibus总线协议网关的讲解至此告一段落。不知这篇技术文档是否对您有所帮助?如果想要了解更多相关知识，随时与我们联系，我们将以十足的耐心为您答疑解惑。文中这款网关在工业自动化领域有着重大意义，它能够实现不同总线协议的高效转换。无论您是专业工程师还是技术爱好者，我们都热忱期盼与您交流探讨。让我们携手共进，探索更多先进技术，为推动行业发展贡献各自的力量，开启工业自动化的崭新篇章，共同创造美好的未来，在工业智能化的道路上不断前行，绽放出更加绚烂的光彩。
