实现Profibus DP转EtherNet/IP两种网络协议的互联互通意义重大。远创智控YC-DPM-EIP设备成功破解了这一难题。该网关可高效实现不同协议转换，为用户带来便捷高效体验，助力企业提升生产效率与智能化水平。本文将深入剖析其主要功能、技术参数、性能优势及配置方法。它如坚固桥梁连接不同协议网络，为工业自动化发展贡献巨大力量，值得用户深入了解和应用，开启工业自动化新征程。

一，设备主要功能

远创智控YC-DPM-EIP型网关实现Profibus网络和EtherNet/IP网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：本产品基于EtherNet/IP的罗克韦尔等品牌控制器及周边设备时，网关可实现不同协议设备间的交互和协同工作。工厂扩建新的车间或产线时，新系统采用EtherNet/IP，通过网关能将新区域与原有的基于Profibus DP从站设备的区域进行数据交互和集中监控管理。

二，典型应用拓扑图

三，设备技术参数

远创智控YC-DPM-EIP设备在Profibus一侧为Profibus主站，在EtherNet/IP一侧可以作为EtherNet/IP从站。

支持标准的 EtherNet/IP 协议

支持最大的输入字节数为500字节，最大的输出字节为500字节，输入输出字节的长度由Rockwell Logix控制器设定

在Profibus侧，该设备集成了Profibus DP主站接口, Profibus DP网络组态由配置软件完成，最多支持125个从站;

Profibus DP V0、V1协议规范

强大的主站接口，最大支持波特率为12M

每个方向支持最大512字节的输入输出数据

四，配置方法

1、正确连接电源，通过以太网口将YC-DPM-EIP与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置，包括DP主站、从站属性参数等;

3、点击工具栏中的“生成程序”、搜索网关模块点击“下载 程序”按钮，将配置下载到网关中;

4、在Studio 5000中加载EIP从站EDS文件，组态目标设备网关的IP地址及通讯的输入输出数据长度;

5、将Studio 5000的组态配置下载到PLC中;

6、等待大约 10秒，网关会与 PLC之间建立连接，此时OK指示灯常亮。

7、正确连接DP从站，DP网络通讯正常后，RUN指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

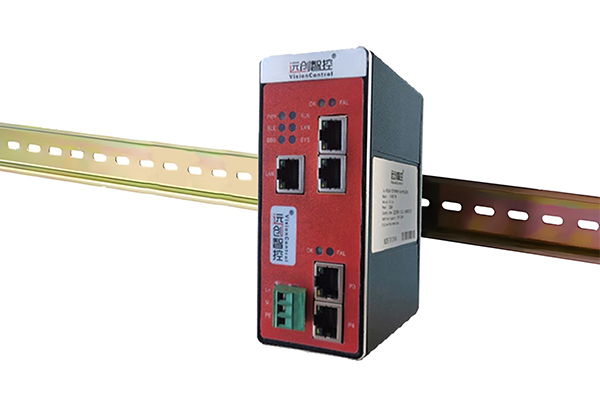

六，导轨安装图

全文总结：

Profibus DP转EtherNet/IP总线协议网关的讲解至此结束。这篇技术文档不知是否对你有所帮助?若你期望了解更多相关知识，随时联系我们，我们将以十足耐心为你解答。文中的这款网关在工业自动化领域至关重要，可实现不同总线协议高效转换。无论你是专业工程师还是技术爱好者，我们都热忱期待与你交流探讨。让我们携手共进，探索更多先进技术，为推动行业发展贡献力量。
