在当今时代，Profinet从转EtherNet/IP以实现网络协议互通这一问题备受瞩目。而远创智控YC-PN-EIP则能够轻松破解这一难题。接下来，作者将从该设备的主要功能、技术参数、性能优势以及配置方法等多个方面展开深入阐述。这款协议转化网关在工业自动化领域占据着至关重要的地位，它可以高效地实现不同协议之间的转换，为用户带来便捷、高效的体验。它助力企业提高生产效率，推动智能化水平不断提升，切实发挥着举足轻重的作用。让我们一同深入了解这款强大的网关设备，开启工业自动化的全新征程。

一，产品主要功能

1、远创智控YC-PN-EIP型是Profinet从转EtherNet/IP从工业级Profinet网关。‌这种网关设备允许将Profinet网络中的设备连接到EtherNet/IP网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和EtherNet/IP网络1/2。‌

2、网关做为Profinet网络设备一侧的从站(即Slave),做为Ethernet/IP网络设备一侧的从站(即Slave)。

二，典型应用拓扑图

三，技术指标

1、远创智控YC-PN-EIP型网关做为Profinet网络的Slave设备(即从站)，带 2 个 RJ45 以太网接口，支持100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络。

2、支持标准的Profinet I/O协议

3、Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节

4、YC-PN-EIP型网关做为EtherNet/IP网络的Slave 设备(即从站)，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

5、以太网 10/100M 自适应，具有 IP 地址探测功能。

6、支持ODVA标准EtherNet/IP通信协议。

7、支持最大的输入字节数为1500字节，最大的输出字节为1500字节;

四，电器参数

1、电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

2、工作环境: -40 ~85°C，湿度≤95%

3、防护等级: IP20

4、DIN-35mm导轨

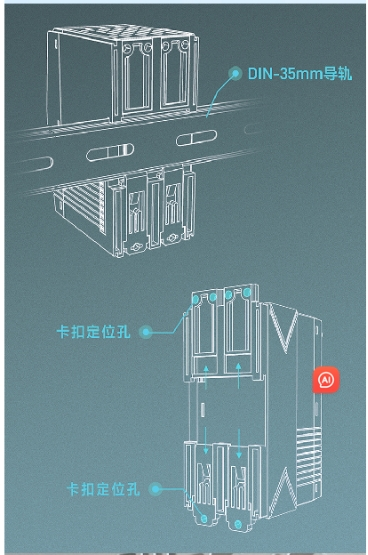

五，安装方式

六，配置方法

1、正确连接电源，通过网口将远创智控YC-PN-EIP型网关与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、扫描正确的IP地址后，点击工具栏中的“下载”按钮，将配置下载到YC-PN-EIP中;

4、在Profinet网络主站控制器设置YC-PN-EIP从站设备名称和IP地址等;

5、在EtherNet/IP网络主站控制器中配置相应的组态，包括网关设备的IP地址和通讯字节长度;

6、将工程的组态配置下载到主站控制器中;

7、等待YC-PN-EIP与主站之间建立正确连接，此时PN和EIP网络正常指示灯绿色常亮。

全文总结：

至此，关于Profinet从转EtherNet/IP协议网关的讲解落下帷幕。这篇技术文档对你是否有所帮助呢?倘若你期望了解更多相关知识信息，随时与我们联系，我们将以满满的耐心为你提供解答服务。这款网关在工业自动化领域发挥着重要作用，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨交流。让我们携手前行，探索更多先进技术，为推动行业发展贡献自己的力量。
