在工业自动化领域中，EtherNet/IP转Modbus-TCP这两种网络协议的互通互联非常重要。有一款优秀的设备——远创智控YC-EIP-TCP，能够出色地解决这一难题。此设备性能优良，可高效地实现不同协议的转换，为用户呈上便捷且高效的体验，有力助推企业提升生产效率与智能化水平。本文将从这款设备的主要功能、技术参数、性能优势以及配置方法等方面，对这款强大的网关设备进行详细阐释。

一，产品主要功能

1、远创智控YC-EIP-TCP工业级EtherNet/IP网关

2、Modbus TCP转EtherNet/IP

3、支持Modbus主从站

4、即插即用 无需编程 轻松组态 ,即实现数据交互

5、导轨安装 支持提供EDS文件

6、EtherNet/IP与Modbus互转数据透明传输可接入PLC组态 支持CodeSys/支持欧姆龙PLC、支持罗克韦尔(AB)

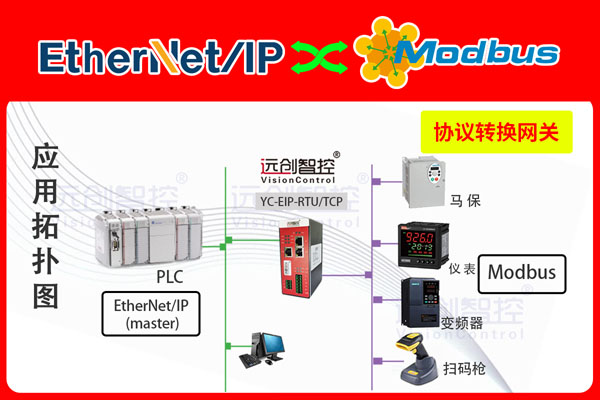

二，典型应用拓扑图

三，技术参数

网关做为EtherNet/IP网络的从站，可以连接 AB(罗克韦尔)、欧姆龙等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址探测功能。

支持 ODVA 标准 EtherNet/IP 通信协议。

网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

网关作为 MODBUS 从站，端口号支持 501~504。

电器参数：

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP40

安装方式: 35mm导轨

重量: 500g

四，产品细节尺寸图

接口指示图

接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

网口 P1和P2：ETHERNET/IP 接口

网口 P3：MODBUS-TCP

五，导轨安装图

远创智控协议网关的特点优势有那些?

[1]通信质量可靠

[2]兼容性非常强大

[3]配置方式简单

[4]应用领域广泛

[5]发货速度迅速

[6]售后服务完善

全文总结：

EtherNet/IP转Modbus-TCP总线协议转换网关的讲解至此落下帷幕。不知这篇技术文档是否对你有所帮助呢?如果你想要了解更多相关的知识信息，随时与我们取得联系，我们必将以满满的耐心为你提供解答服务。文中所述的这款网关在工业自动化领域占据着举足轻重的地位，能够实现不同总线协议的高效转换。无论你是专业的工程师，还是技术爱好者，我们都热切地希望与你一同探讨交流。让我们携手并肩，探索更多先进技术，为推动行业发展贡献各自的力量。
