在工业自动化领域中，EtherNet/IP转Modbus-RTU这两种网络协议的互通互联非常重要。有一款优秀的设备——远创智控YC-EIP-RTU，能够出色地解决这一难题。此设备性能优良，可高效地实现不同协议的转换，为用户呈上便捷且高效的体验，有力助推企业提升生产效率与智能化水平。本文将从这款设备的主要功能、技术参数、性能优势以及配置方法等方面，对这款强大的网关设备进行详细阐释。

一，设备主要功能

远创智控YC-EIP-RTU型网关实现EtherNet/IP网络与Modbus RTU串行总线之间的数据通讯，可支持RS232和RS485通讯，即EtherNet/IP和Modbus RTU网络之间无缝内部连接。EtherNet/IP是一种在工业以太网中广泛应用的协议，而Modbus-RTU则是一种常见的串行通信协议。

应用广泛：应用于Modbus RTU接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS等等。工厂中有多种来源、不同时期采购的设备，一部分支持EtherNet/IP，一部分只有Modbus接口，网关可将它们整合在一个统一网络进行集中监控和管理。

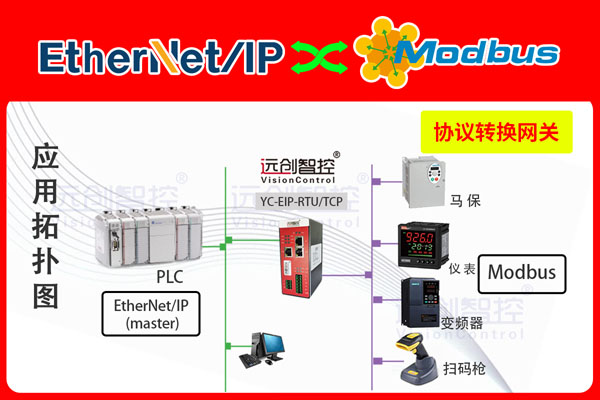

二，典型应用拓扑图

三，设备技术参数

远创智控YC-EIP-RTU设备在EtherNet/IP一侧为EtherNet/IP从站，在RTU一侧通过RS485可以作为Modbus主站，也可以通过RS232支持自由协议通讯;

支持EtherNet/IP协议;

支持最大的输入字节数为500字节，最大的输出字节为500字节，输入输出字节的长度由Rockwell Logix控制器设定

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

四，配置方法

1、正确连接电源，通过网口将YC-EIP-RTU与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、选择正确的网口，点击工具栏中的“下载”按钮，将配置下载到网关

4、在Rockwell Studio 5000中配置相应的组态，包括网关设备网关的IP地址和通讯字节长度;

5、将Rockwell Studio 5000的组态配置下载到PLC中;

6、等待大约10秒，YC-EIP-RTU设备与PLC之间建立正确连接，此时OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关的特点优势有那些?

[1]通信质量可靠

[2]兼容性非常强大

[3]配置方式简单

[4]应用领域广泛

[5]发货速度迅速

[6]售后服务完善

全文总结：

EtherNet/IP转Modbus-RTU总线协议转换网关的讲解至此落下帷幕。不知这篇技术文档是否对你有所帮助呢?如果你想要了解更多相关的知识信息，随时与我们取得联系，我们必将以满满的耐心为你提供解答服务。文中所述的这款网关在工业自动化领域占据着举足轻重的地位，能够实现不同总线协议的高效转换。无论你是专业的工程师，还是技术爱好者，我们都热切地希望与你一同探讨交流。让我们携手并肩，探索更多先进技术，为推动行业发展贡献各自的力量。
