在工业自动化领域，Profibus DP转EtherCAT两种网络协议的互通互联非常重要。有一款设备远创智控YC-DPM-ECT能够有效地解决此问题。这款设备性能卓越，能高效转换不同协议，为用户带来便捷高效体验，助力企业提升生产效率与智能化水平。本文将从主要功能、技术参数、性能优势及配置方法等方面深入阐述这款强大的网关设备。让我们一同了解它，开启工业自动化新征程，感受其为工业发展带来的强大动力与无限可能。

[壹]、设备主要功能

远创智控YC-DPM-ECT型网关实现Profibus网络和EtherCAT网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。

应用广泛：在实际应用中，Profibus DP主站转EtherCAT从站协议网关可应用于多种工业自动化系统，例如机器人、自动化生产线、智能制造系统等。它帮助企业实现设备的互联互通，提高生产效率并降低本，同时助力企业实现数字化转型和智能化升级，提升企业的竞争力和创新能力。

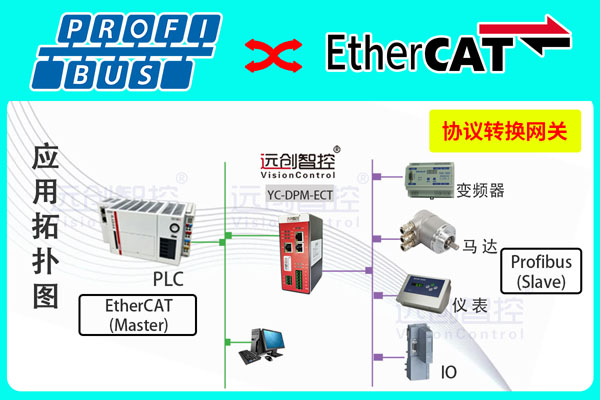

[贰]、典型应用拓扑图

[叁]、设备技术参数

YC-DPM-ECT设备在Profibus一侧为Profibus DP主站，EtherCAT一侧可以作为EtherCAT从站。

支持标准的EtherCAT协议。

支持最大的输入字节数为500字节，最大的输出字节为500字节

在Profibus侧，该设备集成了Profibus DP主站接口，Profibus DP网络组态由配置软件完成，最多支持125个从站;

Profibus DP V0、V1协议规范

强大的主站接口，最大支持波特率为12M

每个方向支持最大512字节的输入输出数据

[肆]、配置方法

1、正确连接电源，通过以太网口将YC-DPM-ECT与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置，包括DP主站、从站属性参数等;

3、点击工具栏中的“生成程序”、搜索网关模块点击“下载 程序”按钮，将配置下载到网关中;

4、在TwinCAT3中加载EtherCAT从站ESI文件，组态目标设备网关的PDO;

5、将TwinCAT3的组态配置下载到PLC中;

6、等待大约 10秒，网关会与PLC之间建立连接，此时OK指示灯常亮。

7、正确连接DP从站，DP网络通讯正常后，OK指示灯常亮。

[伍]、电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

[陆]、导轨安装图

远创智控协议网关的特点优势有那些?

[1]通信质量可靠

[2]兼容性非常强大

[3]配置方式简单

[4]应用领域广泛

[5]发货速度迅速

[6]售后服务完善

全文总结：

Profibus DP转EtherCAT总线协议转换网关的讲解到这里就画上句号了。不知这篇技术文档对你是否有所帮助呢?假如你想要了解更多相关知识信息，随时与我们联系，我们定会以十足的耐心为你提供解答服务。这款网关在工业自动化领域有着举足轻重的作用，能够实现不同总线协议的高效转换。无论你是专业工程师还是技术爱好者，我们都热忱期待与你一同探讨。让我们携手共进，探索更多先进技术，为推动行业发展贡献自己的力量。
