在工业自动化领域，EtherCAT转EtherNet/IP两种网络协议的互通互联备受关注。其实有一款很不错的设备名为远创智控YC-EIPM-ECT，可以轻松解决这一问题。接下来作者从这款设备的主要功能、技术参数、性能优势及配置方法等方面深入阐述。这款网关性能优越，能够高效转换不同协议，为用户带来便捷高效体验，能够帮助企业提升生产效率与智能化水平。让我们一同深入了解这款强大的网关设备，踏上工业自动化新征程。

一，设备主要功能

远创智控YC-EIPM-ECT型网关是EtherNet/IP设备和网络到EtherCAT网络系统。该网关可实现双向数据交换，既允许现有的、低成本的EtherNet/IP设备集成到EtherCAT网络系统，也可提供来自EtherCAT的数据给EtherNet/IP设备使用。

应用广泛：本产品是工业自动化中广泛使用的工业以太网协议，每种协议都有其特定的应用场景和优势，支持EtherNet/IP接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。例如在某些应用场景中，可能需要在EtherCAT从站设备和EtherNet/IP主站设备之间进行通信。为了实现这一点，通常需要借助协议转换器或网关设备，这些设备可以将EtherCAT协议的数据转换为EtherNet/IP协议的数据，从而实现两种不同协议设备之间的互操作。

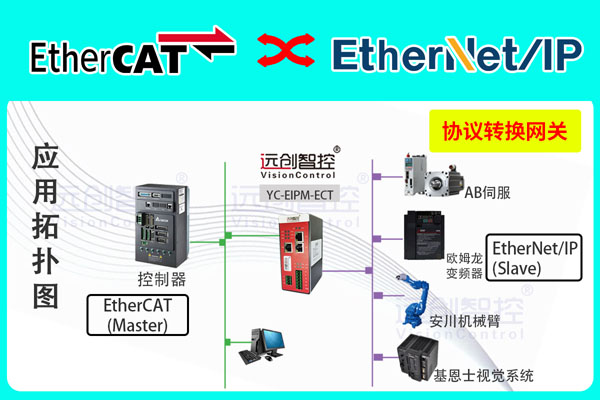

二，典型应用拓扑图

三，设备技术参数

在EtherCAT一侧为EtherCAT从站;

EtherCAT最多支持500个字节;

在EtherNet/IP侧，该设备将作为支持EtherNet/IP通讯主站;

最大连接数4个从站(可支持定制更多从站数量);

一般EtherNet/IP支持的最大输入输出字节数可达500字节;

四，设备配置方法

1、正确连接电源，通过以太网口将YC-EIPM-ECT与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、生成dds文件，点击工具栏中的“下载”按钮，将配置下载到网关中;

4、网关设备正确连接EtherCAT主站设备、EIP从站设备;

5、等待大约10秒，网关与设备之间建立连接，此时RUN灯亮，OK和ECT指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

1、配置方式简单

2、应用领域广泛

3、通信质量可靠

4、兼容性非常强大

5、售后服务完善

全文总结：

EtherCAT转EtherNet/IP总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
