在工业自动化领域，EtherCAT转Modbus-TCP两种网络协议的互通互联备受关注。其实有一款很不错的设备名为远创智控YC-ECTM-TCP，可以轻松解决这一问题。接下来作者从这款设备的主要功能、技术参数、性能优势及配置方法等方面深入阐述。这款网关性能优越，能够高效转换不同协议，为用户带来便捷高效体验，能够帮助企业提升生产效率与智能化水平。让我们一同深入了解这款强大的网关设备，踏上工业自动化新征程。

一，设备主要功能

远创智控YC-ECTM-TCP型网关实现Modbus TCP网络与EtherCAT网络的互连互通。该网关可实现双向数据交换，实现EtherCAT设备和Modbus TCP控制器的数据交互。

应用广泛：支持EtherCAT接口的电机、机械手臂、IO模块、马达等等。比如污水处理厂中，EtherCAT主站采集各个处理环节的参数，通过协议网关上传至Modbus TCP协议的监控平台，实现远程监控和优化控制。

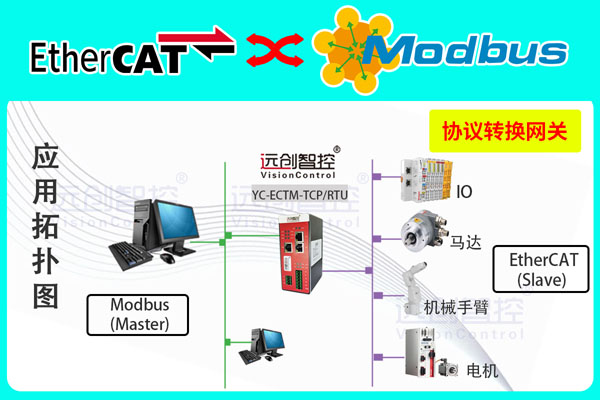

二，典型应用拓扑图

三，设备技术参数

远创智控YC-ECTM-TCP在Modbus TCP一侧为Modbus TCP从站，在EtherCAT一侧为EtherCAT主站;

支持标准的Modbus TCP协议

在Modbus TCP一侧为Modbus TCP Server;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

EtherCAT规范 V1.0.3.2;

支持的最大PDO长度，inputs和outputs各为 256 字节。

支持EtherNet over EtherCAT(EoE)协议(虚拟交换机);

支持DC-Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

四，配置方法

1、正确连接电源，通过TCP网络口将YC-ECTM-TCP与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击主菜单栏“Action - Run”，将配置下载到网关中;

4、在SoMachine中配置相应的组态，包括配置的功能码，目标设备的IP地址及响应时间，重连时间;

5、将SoMachine与网关相连接，此时网关的TX/RX指示灯闪烁，代表TCP侧正在收发数据;

6、网关与EtherCAT从站设备之间建立连接进入OP状态后，此时ECT指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

1、配置方式简单

2、应用领域广泛

3、通信质量可靠

4、兼容性非常强大

5、售后服务完善

全文总结：

EtherCAT转Modbus-TCP总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
