在工业自动化领域，EtherCAT转EtherCAT两种网络协议的互通互联备受关注。其实有一款很不错的设备名为远创智控YC-ECT-ECT，可以轻松解决这一问题。接下来作者从这款设备的主要功能、技术参数、性能优势及配置方法等方面深入阐述。这款网关性能优越，能够高效转换不同协议，为用户带来便捷高效体验，能够帮助企业提升生产效率与智能化水平。让我们一同深入了解这款强大的网关设备，踏上工业自动化新征程。

一，设备主要功能

远创智控YC-ECT-ECT型网关EtherCAT网络与EtherCAT网络之间的数据通讯，即两个EtherCAT主站设备互联。

应用广泛：以太网接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS等等。在智能仓储系统中，各种物流设备如堆垛机、输送线、分拣机器人等可能使用不同版本的EtherCAT从站协议。网关能够让这些设备在一个统一的网络中协同作业，实现货物的快速、准确存储和检索。

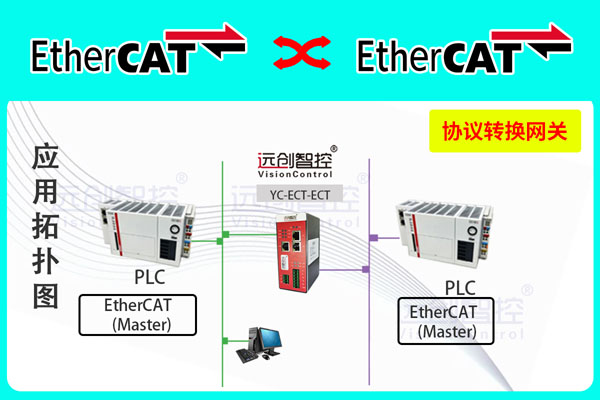

二，典型应用拓扑图

三，设备技术参数

远创智控YC-ECT-ECT在EtherCAT一侧为EtherCAT从站，在另一侧也作为EtherCAT从站;

EtherCAT侧对象词典定义

支持最大的输入字节数为500字节，最大的输出字节为500字节

四，设备配置方法

1、首先在TwinCAT中导YC-ECT-ECT的ESI文件;

2、将网关的输入网口正确与控制器连接;另一侧输入网口与另一个控制器正确连接;

3、在控制器相对应配置软件中，组态所需PDO，将其下载到控制器;

4、然后将网关进入OP状态，此时RUN灯常亮，代表网关已进入OP状态;

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

1、配置方式简单

2、应用领域广泛

3、通信质量可靠

4、兼容性非常强大

5、售后服务完善

全文总结：

EtherCAT转EtherCAT总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
