EtherCAT转Profibus实现两种网络协议互通互联是许多很关心的问题，其实远创智控YC-DP-ECT这款设备能够很轻松解决这个问题。在这里作者将从该设备的主要功能、技术参数、性能优势、配置方法等几个方面详细阐述。此协议转化网关在工业自动化领域至关重要，能高效转换不同协议，给用户便捷高效体验。它助力企业提升生产效率与智能化水平，切实发挥着举足轻重的作用。让我们深入了解这款强大的网关设备，开启工业自动化新征程。

一，设备主要功能

远创智控YC-DP-ECT是自主研发的一款Profibus从站功能的通讯网关。该产品主要功能是将EtherCAT设备接入到Profibus网络中，连接到Profibus总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

应用广泛：本产品应用于支持EtherCAT接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。在汽车制造行业，先进的自动化生产线往往融合了多种不同协议的设备。例如，车身焊接机器人可能采用EtherCAT从站协议，而生产线上的物料输送系统则基于Profibus从站协议。通过这种网关，可以实现两者的无缝对接，确保整个生产流程的顺畅和高效。

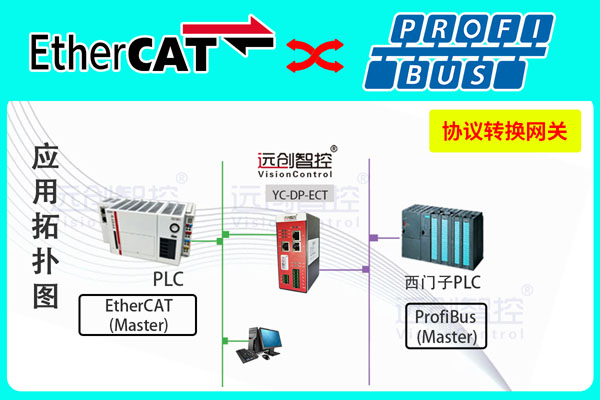

二，典型应用拓扑图

三，设备技术参数

网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线

网关做为Profibus网络从站，支持的波特率：9.6Kbps~12Mbps。

支持的数据长度：输入≤244 字节，输出≤244字节，输入+输出≤488 字节。

网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙等厂家的PLC。

带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

四，配置方法

1、使用GW Modbus Builder软件设置网关的EtherCAT数据长度。

2、在EtherCAT主站软件上配置网关。

3、在Profibus主站软件上配置网关。

4、正确设置拨码，供电后网关开始运行。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

‌1、广泛的应用领域

‌2、简单的配置方式

3、‌透明的通信‌能力

4、可靠的通信‌质量

5、强大的兼容性

全文总结：

EtherCAT转Profibus总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
