EtherCAT转Profinet实现两种网络协议互通互联是许多很关心的问题，其实远创智控YC-PNM-ECT这款设备能够很轻松解决这个问题。在这里作者将从该设备的主要功能、技术参数、性能优势、配置方法等几个方面详细阐述。此协议转化网关在工业自动化领域至关重要，能高效转换不同协议，给用户便捷高效体验。它助力企业提升生产效率与智能化水平，切实发挥着举足轻重的作用。让我们深入了解这款强大的网关设备，开启工业自动化新征程。

一，设备主要功能

远创智控YC-PNM-ECT型网关实现了EtherCAT从站(简称 ECT)和Profinet主站(简称 PN)。模块作为ECT从站接入到EtherCAT网络中，比如连接到倍福PLC。模块作为PN主站，其可连接标准的PN从站设备。

应用广泛：本产品应用于支持Profinet接口的仪表、电机、伺服、IO模块等等。例如，在汽车制造工厂中，车身焊接生产线可能使用了基于EtherCAT协议的机器人进行焊接操作，而整个工厂的自动化控制系统采用的是Profinet协议。通过这种网关，可以实现机器人与控制系统之间的无缝通信，确保生产过程的高效和稳定。

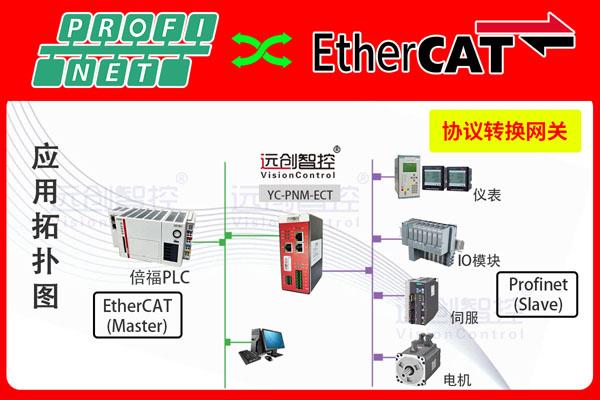

二，典型应用拓扑图

三，设备技术参数

远创智控YC-PNM-ECT在EtherCAT一侧为EtherCAT从站，在Profinet一侧为Profinet主站。

作为PN主站，模块包含两个网口，可支持链式方式连接多个PN从站，或者通过PN交换机， 支持星型方式连接多个PN从站。

作为ECT从站，模块包含两个以太网口，分别为IN和OUT，支持总线型连接方式。

Profinet规范V2.3

Profinet接口双以太网100Mbit/s，RJ45插头

最大输出输入数据各位1.5Kbytes

四，配置方法

1、正确连接电源，通过PN口将YC-PNM-ECT与PC相连，给网关上电;

2、打开Profinet Manager，根据需求在配置软件中进行配置，包PN主站、从站属性参数等;

3、在Profinet Manager中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

4、点击工具栏中的“生成程序”、“下载程序”按钮，将配置下载到网关中

5、等待大约10秒目标设备会与网关之间建立连接，此时PN指示灯灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

远创智控协议网关有哪些优势?

‌1、广泛的应用领域

‌2、简单的配置方式

3、‌透明的通信‌能力

4、可靠的通信‌质量

5、强大的兼容性

全文总结：

EtherCAT转Profinet总线协议转换网关的讲解就到此结束了。这篇技术文档对你是否有帮助呢?若你想了解更多相关知识信息，随时联系我们，我们会用足够的耐心为你提供解答服务。这款网关在工业自动化领域作用重大，能够实现不同总线协议的高效转换。无论你是工程师还是技术爱好者，我们都热切期待与你共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献力量。
