如何实现Profinet转CC-Link以达成两种网络协议的互通互联，是众多朋友关注的问题。其实远创智控YC-PN-CCLK这款设备可以轻松解决这一难题。接下来，作者将从该设备的主要功能、技术参数、性能优势以及配置方法等多个方面为大家进行详细阐述。这款协议转化网关在工业自动化领域起着至关重要的作用，它能够高效地实现不同协议之间的转换，为用户带来便捷、高效的使用体验，帮助企业有效地提升生产效率和智能化水平。

一，设备主要功能

远创智控YC-PN-CCLK型是Profinet从转CC-Link从工业级Profinet网关。‌这种网关设备允许将Profinet网络中的设备连接到CC-Link网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和CC-Link网络1/2。‌

该网关做为Profinet网络设备一侧的从站(即Slave),做为CC-Link网络设备一侧的从站(即Slave)。

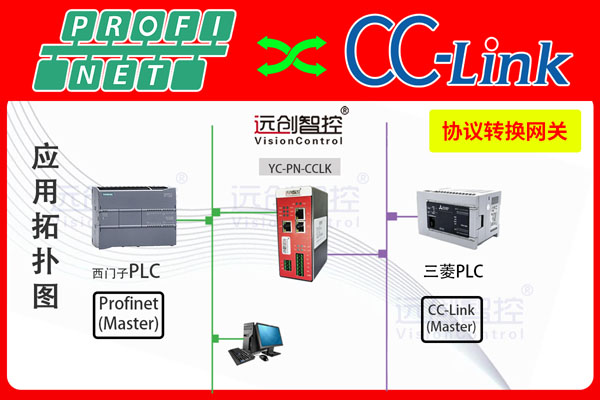

二，典型应用拓扑图

三，设备技术指标

1、YC-PN-CCLK型网关做为Profinet网络的Slave设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络。

2、支持标准的Profinet I/O协议

3、适应Profinet V2.3 协议，采用实时(RT)通讯功能，符合：GB/T 251052014《工业通信网络现场总线规范类型 10: Profinet IO 规范》，IEC 611585-10：2007，IDT。

4、支持的数据长度：输入≤1000 字节，输出≤1000 字节，输入+输出≤2000 字节。

5、YC-PN-CCLK型网关做为CC-Link网络的Slave设备(即从站)，可以连接三菱品牌的PLC。

6、以太网10/100M 自适应，具有IP地址冲-突探测功能。

7、CC-Link技术参数

8、网关的CC-Link接口做为从站工作。

9、网关支持CC-Link Ver.1/ Ver.2 。

10、网关最大支持输入输出各 128 字节 。

11、波特率支持：156K、625K、2.5M、5M、10M 可选。

12、网关做为远程设备站工作

四，电器参数

1、电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

2、工作环境: -40 ~85°C，湿度≤95%

3、防护等级: IP20

4、DIN-35mm导轨

五，配置方法

1、正确连接电源，通过网口将远创智控YC-PN-CCLK型网关与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;在PROFINET 主站软件上配置网关。

3、在CC-Link主站软件上配置网关。

4、正确设置拨码，从而确定CC-Link的站地址。

5、Profinet通讯成功后，设置CC-Link的波特率和占用站数。

6、CC-Link通讯成功，实现数据交换。

六，导轨安装图

远创智控协议网关有那些优势?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结：

Profinet转CC-Link总线协议转换网关的讲解至此结束。这篇技术文档对您是否有所帮助呢?假如您想要了解更多此方面的知识信息，欢迎随时与我们取得联系!我们会以足够的耐心与用心，为您竭诚提供解答服务。这款网关在工业自动化领域发挥着重要作用，能够实现不同总线协议之间的高效转换。无论您是工程师还是技术爱好者，我们都热切期待与您共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献自身的力量。
