如何实现3路RS232转Profinet以达成两种网络协议的互通互联，是众多朋友关注的问题。实际上，远创智控YC-RSPN-002(三路)可以轻松解决这一难题。接下来，作者将从该设备的主要功能、技术参数、性能优势以及配置方法等多个方面为大家进行详细阐述。这款协议转化网关在工业自动化领域起着至关重要的作用，它能够高效地实现不同协议之间的转换，为用户带来便捷、高效的使用体验，帮助企业有效地提升生产效率和智能化水平。

一，产品主要功能

型号：YC-RSPN-002(三路)

三路RS232转Profinet自由协议网关实现Profinet网络与串口通讯协议网络之间的数据通讯，可分别连接三路RS232串口设备到PROFINET 网络，并且支持具有不同通讯波特率和其它设置。即将串口通讯协议设备转换为Profinet网络设备。

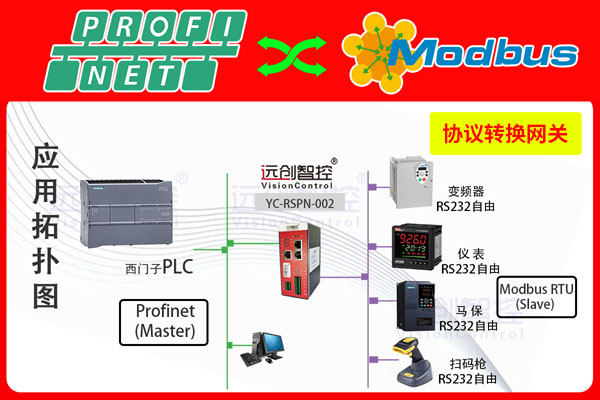

二，典型应用拓扑图

三，产品外观

四，技术指标

Ø YC-RSPN-002(三路) 在 PROFINET 一侧为 PROFINET 从站，在 RS232 一侧可以将工作模式设置为主从模式或者生产者消费者模式;

Ø 支持标准的 PROFINET IO 协议;

Ø PROFINET 支持的最多 16 个槽位，支持最大的输入字节数为 1440 字节，最大的输出字节为 1440 字节，输入输出字节的长度由 TIA Portal 设定;

Ø 支持的模块类型：

Ø Input 002 bytes

Ø Input 004 bytes

Ø Input 008 bytes

Ø Input 016 bytes

Ø Input 032 bytes

Ø Input 064 bytes

Ø Input 128 bytes

Ø Input 256 bytes

Ø Input 512 bytes

Ø Output 001 byte

Ø Output 002 bytes

Ø Output 004 bytes

Ø Output 008 bytes

Ø Output 016 bytes

Ø Output 032 bytes

Ø Output 064 bytes

Ø Output 128 bytes

Ø Output 256 bytes

Ø Output 512 bytes

Ø 支持三路 RS232 接口，可以插入不同的串口设备，支持主从模式，生产者消费者模式;

Ø 主从模式下最大支持添加 500 个交换命令;

Ø 生产者消费者模式最大支持添加 1000 个交换命令，元素最大支持 2000 个;

Ø RS232 参数规格：

支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 35700bit/s, 38400bit/s, 57600bit/s, 115200bit/s 其它波特率可以定制。

校验方式：无，奇，偶

数据位：7, 8 位

停止位：1 位、2 位

Ø 供电：24VDC(±5%)，最大功率 3.5W

Ø 工作环境温度：-25～55℃，湿度≤95%

Ø 外形尺寸：34mm(宽)×110mm(高)×70mm(厚)

Ø 安装方式：35mm 导轨

Ø 防护等级：IP20

导轨安装图

远创智控协议网关的特点优势有那些?

1、‌广泛的应用范围‌

2、‌简单的配置过程‌

3、‌透明的通信能力‌

‌4、稳定的通信质量‌

5、‌强大的兼容性‌

全文总结：

3路RS232转Profinet总线协议转换网关的讲解至此结束。这篇技术文档对您是否有所帮助呢?假如您想要了解更多此方面的知识信息，欢迎随时与我们取得联系!我们会以足够的耐心与用心，为您竭诚提供解答服务。这款网关在工业自动化领域发挥着重要作用，能够实现不同总线协议之间的高效转换。无论您是工程师还是技术爱好者，我们都热切期待与您共同探讨。让我们携手探索更多先进技术，为推动行业发展贡献自身的力量。
