怎么样实现CC-Link IEFB转Modbu-RTU，很多朋友想要了解这个问题。其实远创智控YC-CCLKIE-RTU产品可以很好地解决这个问题。该设备主要功能包括协议转换、数据传输及故障诊断等。技术参数方面表现出色，优势特点众多，如高稳定性、便捷配置等。其配置方式简单易懂，为不同总线间的稳定通信提供可靠方案，让工业自动化系统搭建更便捷高效，满足各种场景应用需求，是工业自动化领域的得力助手。

一，设备主要功能

远创智控YC-CCLKIE-RTU型网关实现Modbus RTU/RS485/232网络与CC-Link IEFB网络之间的数据通讯，即将Modbus RTU/RS485/232通讯协议设备转换为CC-Link IEFB协议网络设备。

应用广泛：本产品广泛应用于支持RS485和RS232接口的变频器、伺服、电机、机械臂等等。例如在智能建筑领域，实现楼宇自动化系统与照明、空调等设备之间的数据传输;在交通领域，实现交通信号灯、监控摄像头等设备之间的数据交互;在环保领域，实现环境监测站与各种传感器之间的数据采集和传输。

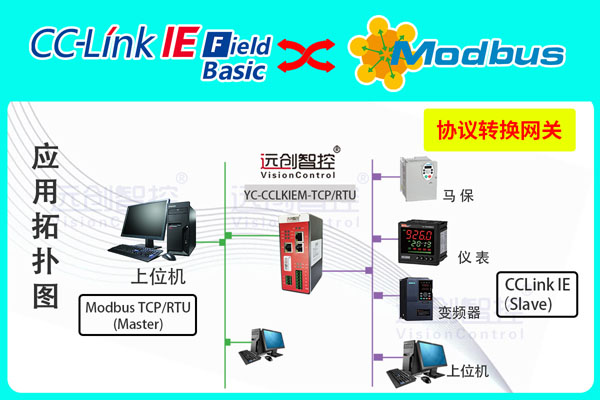

二，典型应用拓扑图

三，设备技术参数

远创智控YC-CCLKIE-RTU在Modbus RTU一侧为Modbus RTU从站，在CC-Link IE FB一侧作为CC-Link IE FB从站

支持标准的Modbus RTU/RS485协议

Modbus RTU/RS485/232接口支持波特率为2400, 4800, 9600, 19200, 38400, 57600, 115200。

CC-Link IE FB支持最大的输入字节数为500字节，最大的输出字节为500字节

作为Modbus主站：支持01h、02h、03h、04h、05h、06h、0fh、10号功能，最多能带32个Modbus从站。

四，配置方法

1、正确连接电源，通过以太网口将YC-CCLKIE-RTU与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在CX-Programmer和Cx-Integrator 中配置相应的组态，包括要配置的模块，目标设备Modbus RTU/RS485侧的站地址以及波特率;

5、将CX-Programmer和Cx-Integrator的组态配置下载到PLC中;

6、在GX-Works中配置目标设备CC-Link侧的的IP地址以及站地址等等，下载到PLC中

7、等待大约10秒，网关会与PLC之间建立连接，此时CC.OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

CC-Link IEFB转Modbu-RTU总线协议转换网关的介绍先到这里。希望这篇技术文档对你有所帮助。若你对该产品的内部协议转换机制、数据映射原理等工作原理有疑问，或者对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遇到数据丢包、通信干扰等难题，比如如何优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升传输效率等，不要犹豫，马上联系我们。我们会竭诚为你解决问题，提供详细专业的解答和优质高效的服务。
